Muring af finsk masseovn

Udskåret gulv

Så er tiden kommet til hvor den finske masseovn skal mures op på stedet.

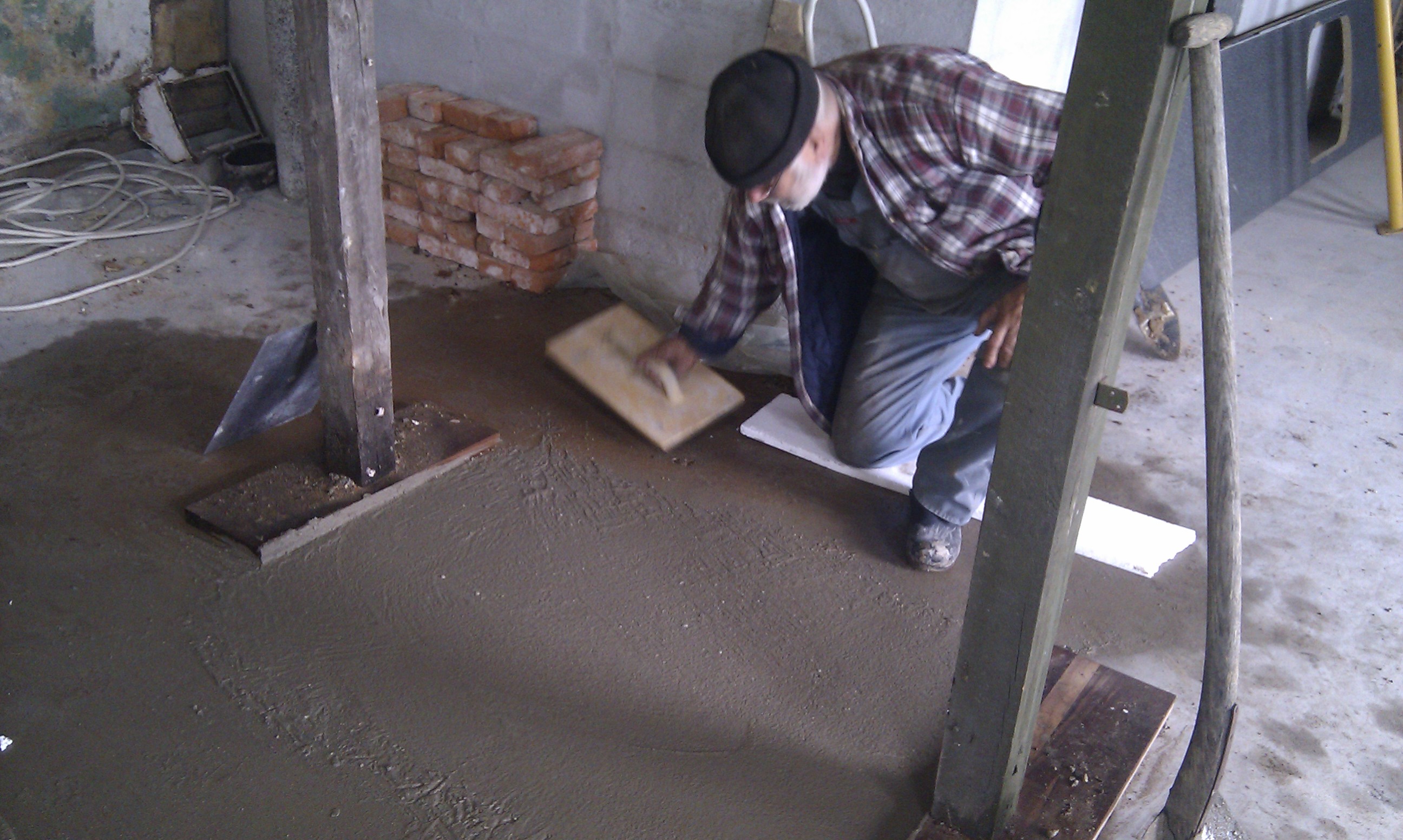

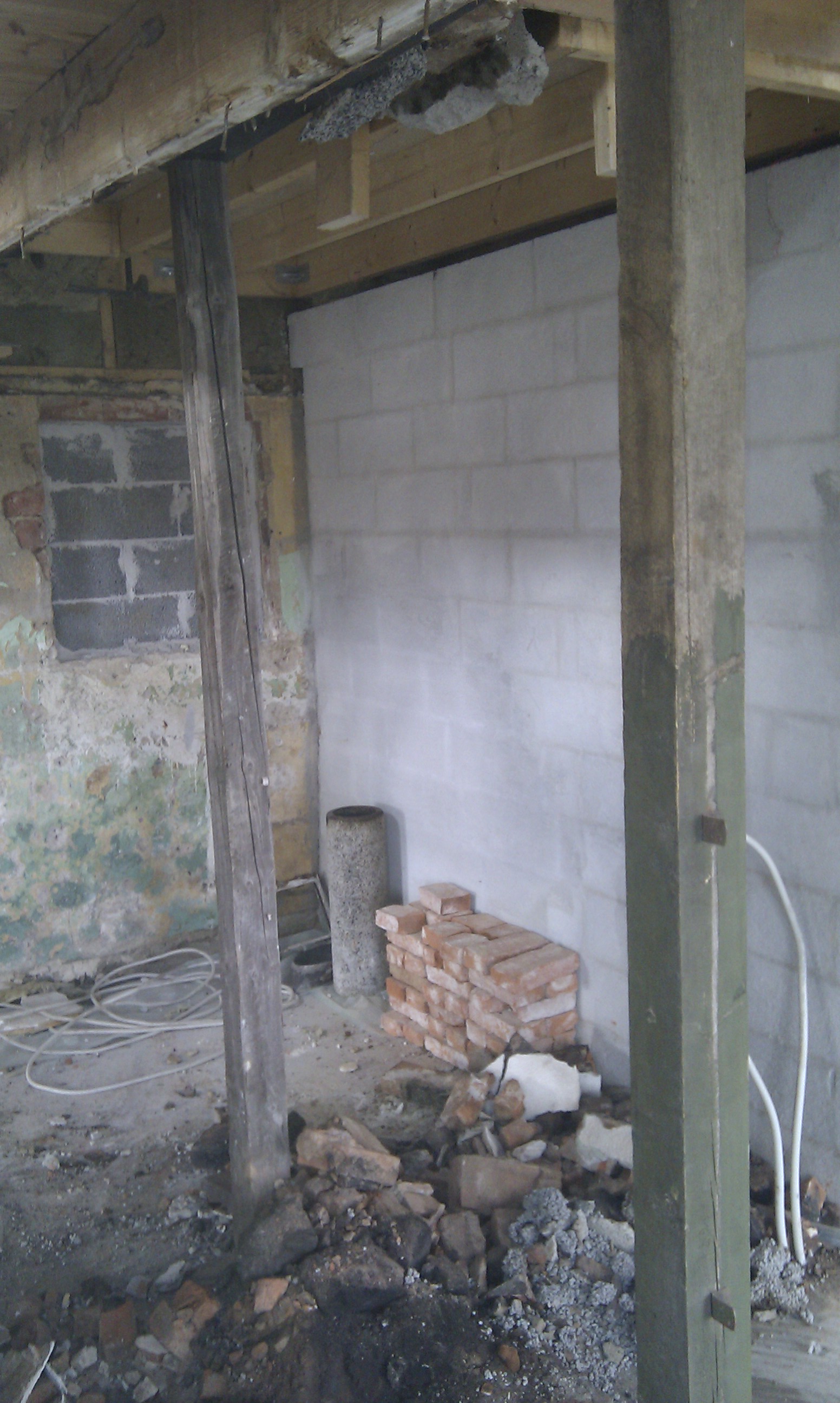

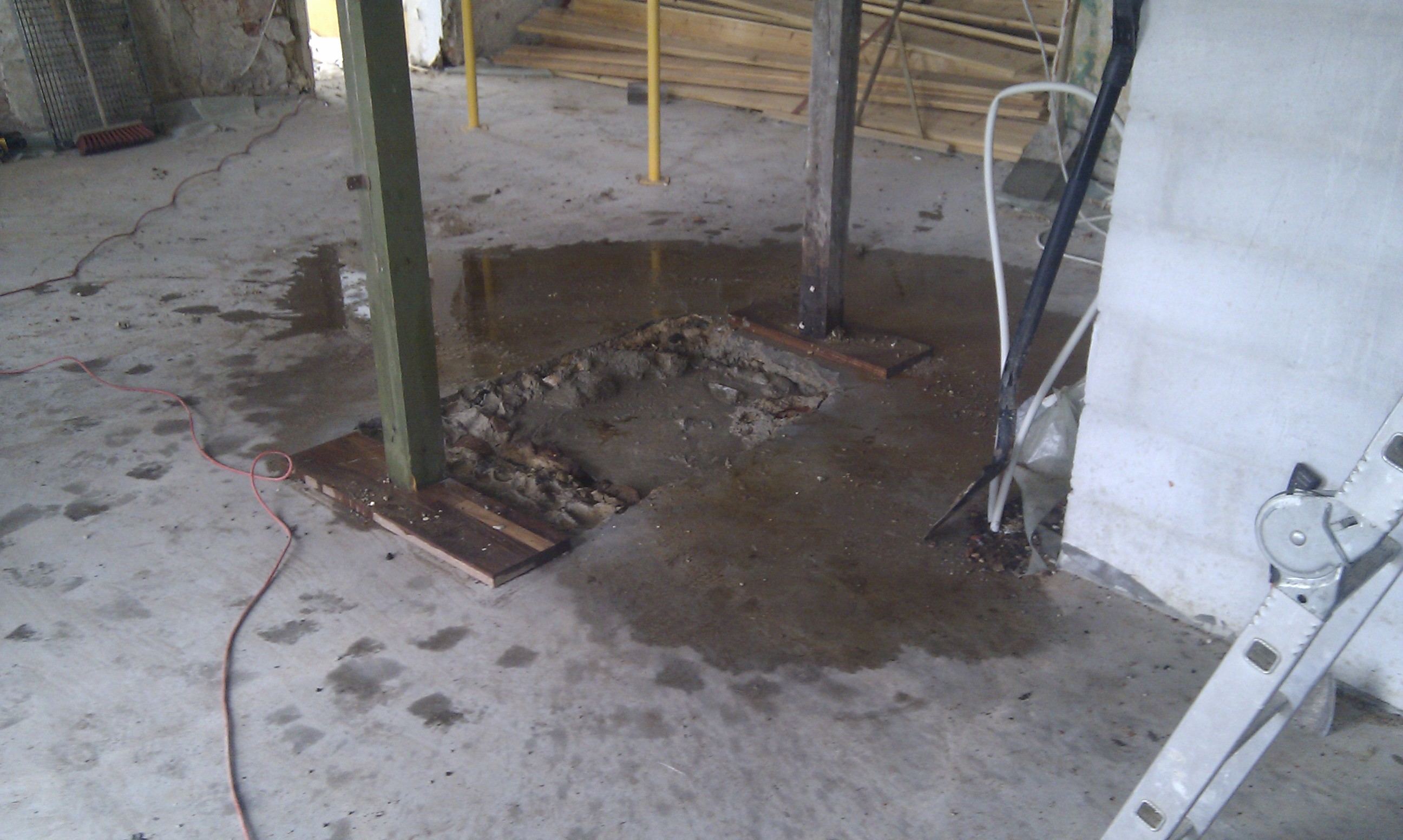

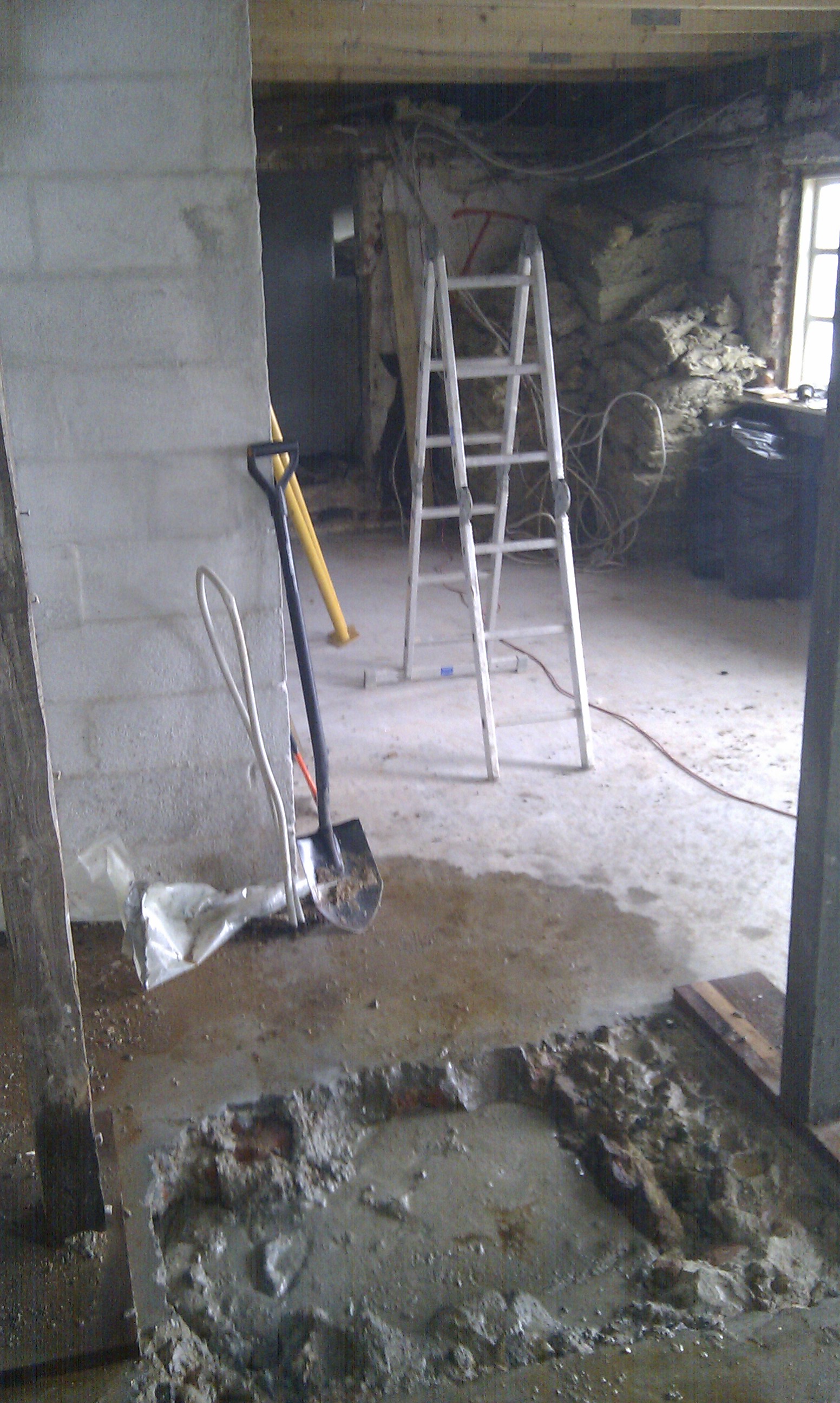

Dette er del 2 - læs del 1 her - Læs sidste del her Efter mange måneders venten, og planlægning har vi nu tid og mulighed til at få lavet en finsk masseovn. Vejret er smukt, 20 grader og vindstille, så det betyder knap så meget at vi i en periode skal gå uden mulighed for at fyre i brændeovnen. Oliefyret er allerede slukket så vores planlægning med tidspunktet, kunne ikke have været bedre med vejret. Som det kan ses på billedet, er gulvet skåret ud, og det er klart til at mure kerne og bagvæg op til masseovnen. Ovnen vejer cirka 3500 kg, så det har været vigtigt at sikre sig at gulvet kan bære vægten - se støbning af fundament til masseovn.
KT-Masseovne KT Masseovne ved Kent Thomsen fra Viborg, kommer to mand stærk i tre dage for at lave ovnen, når du har læst denne artikel og kontakter ham for at få en masseovn selv - så sig lige at du så denne historie på VoresByg.dk Kent kan kontaktes på telefon 22 89 53 09, på e-mail kent@thomsen.mail.dk og du kan læse mere på hans hjemmeside på KT-Masseovne. Kent samarbejder med Esben fra ES-Masseovne i Silkeborg

Starten på muring af masseovn

Bagvæggen mures først op, da masseovnen skal stå ind under trappen. Normalt ville de have sat kernen først og muret yderen af masseovnen efterfølgende, men i dette tilfælde hvor det ikke er en standardiseret løsning, må de starte med at mure bagvæggen op først. Det er almindelige massive mursten - men det mørtel der bruges mellem stenene er sand, ler og papir (det papir der bruges til isolering - og som er varmebestandigt). Her kan man bedre se trappen, og hvilken udfordring det ellers ville have været at stå inde under trappen og mure denne væg i fuld højde. Muring under trappe Der skal være 20 mm til alt brandbart materiale, så det er lidt af et puslespil at få det hele til at gå op i en højere enhed. De har tæpper med til at gå på når de kommer og skal mure ovnen op, så gulv og andre ting ikke tager skade af det. Dertil kommer alle de forskellige typer sten der er - almindelige røde massive mursten, så er der nogle mega tunge brandsikre mursten til indeni ovnen, og nogle helt andre. Nu er jeg dog ikke selv murer, så jeg kender ikke den store forskel mellem de forskellige sten. Renselågen i skorstenen forbliver hvor den er - stadig frit tilgængelig for skorstensfejer.

Diamant skær

Masseovn manden har sit udstyr i orden, medbringer en diamant skærende rundsav beregnet til at skære sten over, så de enkelte dele tilpasses helt nøjagtigt som vi gerne vil have det.

Det skal siges, at vi har haft ham herude et par gange efterhånden og fået råd og vejledning til eksempelvis hvor ovnen bør stå, hvordan de varme kobberrør skulle støbes ned, forslag til udformningen af masseovnen - der er utroligt mange forskellige måder alting kan gøres på - så det bliver ens helt egen design.

Masseovn aske kammer

Så er masseovnen's askekammer og bagvæggen bygget op.

Den hestesko formede på billedet til højre er askekammeret - der er så meget plads i den, at hvis man kun fyrer med rent træ - vil den kun skulle tømmes en til to gange om året. Da denne ikke er udsat for den vildeste varme, så er den også opbygget i rene massive røde mursten. Mørtel til at samle stenene er stadig ler, sand og papirsmuld. Det kan nemlig give sig - og en ovn vil give sig en del når den opvarmes til 900 grader, og igen ned til 20 grader. Havde de brugt almindelig mørtel ville der ikke gå langt tid inden hele ovnen ville falde fra hinanden fordi det efterhånden vil give sig så meget, at er kommer revner og sprækker over det hele. Det kan såmænd også ske med ler at der kommer revner - men de kan nemt udbedres ved at skrabe den ene fuge ud, og fylde den op når den er helt vildt varm. Masseovn brandfast brændselskammer

Masseovn brandfast brændselskammer.

Masseovnens brandfaste brændselskammer er nu monteret. Dette er lavet i meget tunge og massive sten der kan holde til 1400 graders varme. De er sådan set lige så tunge som marmor, de gule sten - lavet i Indien så vidt jeg husker. Bag selve kammeret er midlertidig opsat en "radiator", der vil modtage varmen fra ovnen - denne bliver også koblet sammen med endnu en radiator ovenpå hele kernen, som så vil levere varme igennem de kobberrør vi har støbt ned i gulvet hele vejen ud til teknik rummet. Brændkammeret

Masseovnens brændsels kammer

Masseovnens brændsels kammer er 63cm dybt, 38cm bredt og cirka 33cm højt. Hvilket vil sige at principielt kan den tage 0,08m3 brænde på en gang, eller hvis man bruger aske træ med en 690kg massefylde per m3 - så vil det svare til 54kg brænde, vel og mærke hvis man kunne lægge en massiv klump træ ind i ovnen. Normalt afbrænding er dog med 8-14kg brænde. Masseovnen er netop blevet CE godkendt på Teknologisk Institut. Kontakt Kent fra KT-Masseovne for mere information, og sig at du har set denne side VoresByg.dk Masseovnens bageovn

Masseovnens bageovn

Nu er masseovnen kommet så langt i byggeriet at man kan se bageovnens ovnkammer. Ovnens bageovn, er 63cm dybt, 38cm bredt og cirka 25cm højt. Normalt vil man tænde op om morgenen, og så kan man lave mad i ovnen omkring klokken 15 -> 18. Men nogle mennesker tænder også op i ovnen omkring klokken 18 og langtidssteger mad fra morgenstunden klokken 7 til som så er færdig til at tage ud omkring klokken 17.30 - 18.00 om aftenen, hvorpå man jo så kan tænde op igen. Under alle omstændigheder, regner vi med at vi i vinterhalvåret kan spare en masse penge på at lave mad i masseovnen fremfor at bruge komfur og vores elektriske ovn. Masseovnens madlavningskammer

Masseovnens virkningsgrad

Masseovnens virkningsgrad (hvor effektiv den er til at lave varme ud af træets eller materialets ophobede energi), er på hele 88% - hvor en almindelig brændeovn er på cirka 70-80%. Et 20 år gammelt oliefyr har typisk en virkningsgrad på 80%, og et helt nyt oliefyr har på 90%. Et stokerfyr har en virkningsgrad på cirka 80 - 85% Efter min egen personlige overbevisning, og fordi vi bor i et så naturskønt område, vil vi helst ikke bruge fossile brændstoffer så meget - så selvom vi egentlig kunne få en marginal bedre virkningsgrad på et oliefyr, ville det være det bedste for OS at få en masseovn. Dertil kommer så også at vi får en bonus ved at bruge masseovnen til at lave mad, og derved sparer strøm på at lave maden. En anden fordel, er også at masseovnen kun skal fyres op en gang om dagen, og derfor sparer vi en masse arbejde i forhold til en brændeovn. Røgen der kommer ud af skorstenen, er meget mere ren end den røggas der kommer ud når man bruger eksempelvis en brændeovn, oliefyr eller lignende. Røggas kanal masseovn

Masseovnens røggas kanal

På billedet kan man se at masseovnen's kerne nu er omgivet af en røggas kanal. Det karakteristiske ved en finsk masseovn, er at den er opbygget af en indre kerne med et fyrrum og et sekundært brændkammer, hvor der opnås temperaturer på op til 1000 gr. C, og en ydre skal, der leder varmen fra masseovnen og ud til omgivelserne. Den smalle åbning mellem masseovnens kamre bevirker at røg , flammer og gasser tvinges op i fart og turbulerer hvilket giver en god forbrænding og dermed en høj effektivitet. Blandt andet derfor er masseovnen også specielt velegnet til at tilsluttes en røggassamleledning. (Flere ildsteder på samme skorsten). Top radiator til masseovnen

Top radiator til masseovnen

Så er det tid til at ligge top radiatoren ovenpå masseovnen. Denne radiator er den af de to radiatorer der optager mest varme, men der dog koblet sammen med den anden radiator også, for at give mere overflade til at optage varmen.. Vandet flyder kontinuerligt i disse radiatorer og bliver derfor ikke særligt høj temperatur - og derfor kan varmen fra masseovnen nemmere spredes rundt i alle rum i vores 165 kvadratmeter store hus. Gulvvarmen i alle rum på omkring 80m2 skulle kunne opvarmes ret let med denne masseovn. Kent Thomsen, ovnbyggeren, har selv 100m2 gulvvarme som han varmer op med masseovnen - så vores gulv burde let kunne være med. Læs sidste del her

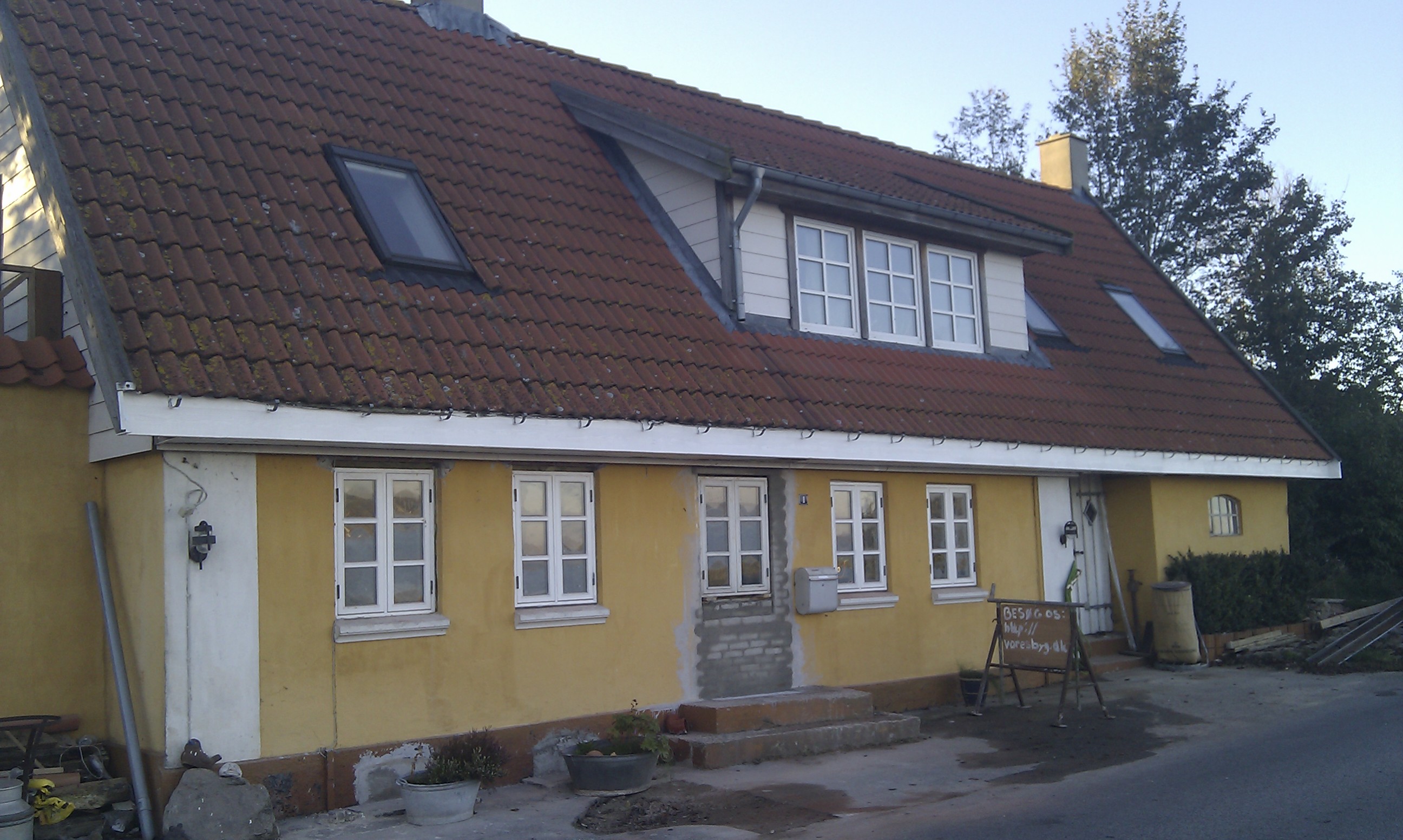

Fjerne døren og isætte vindue

Fjerne døren og isætte vindue

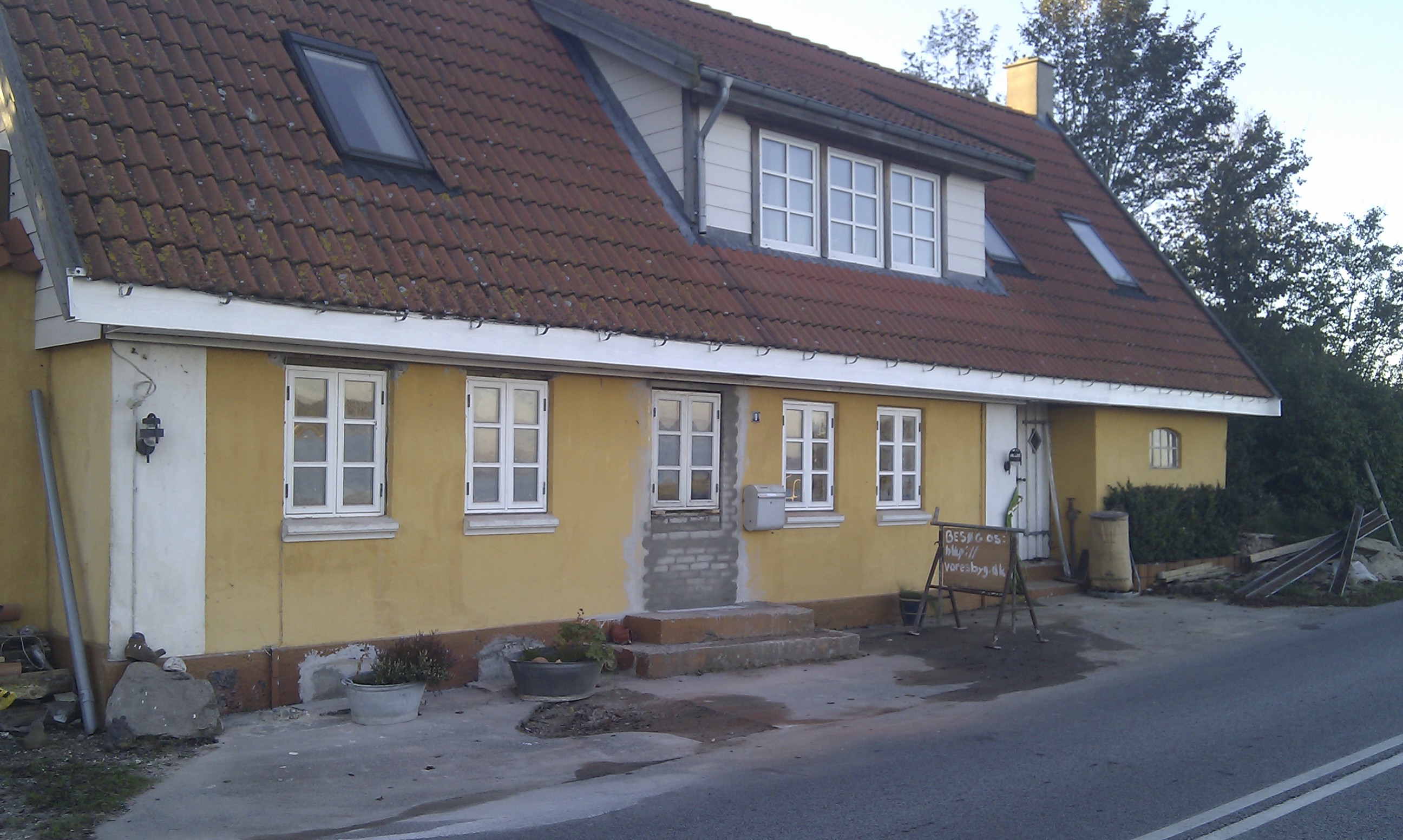

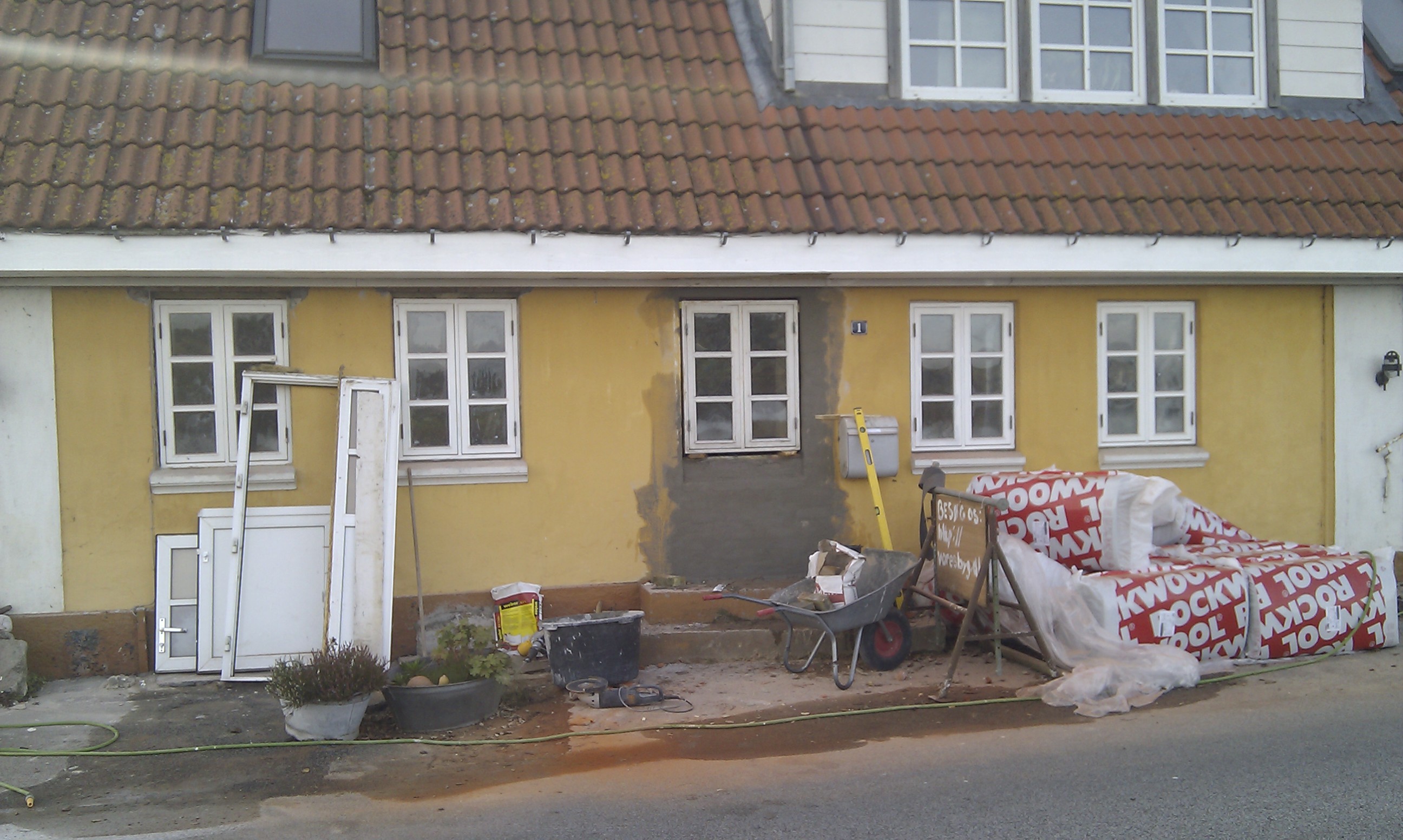

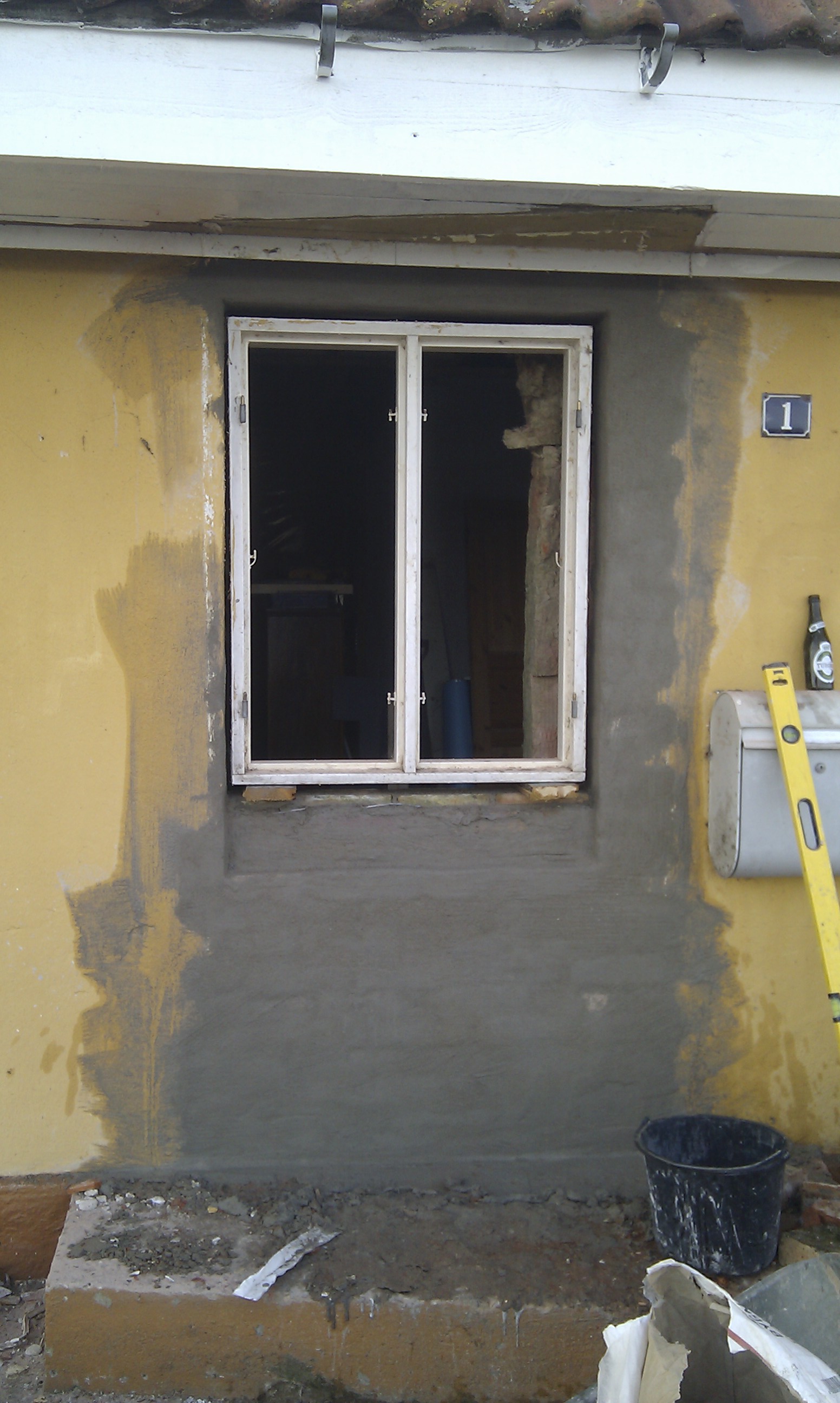

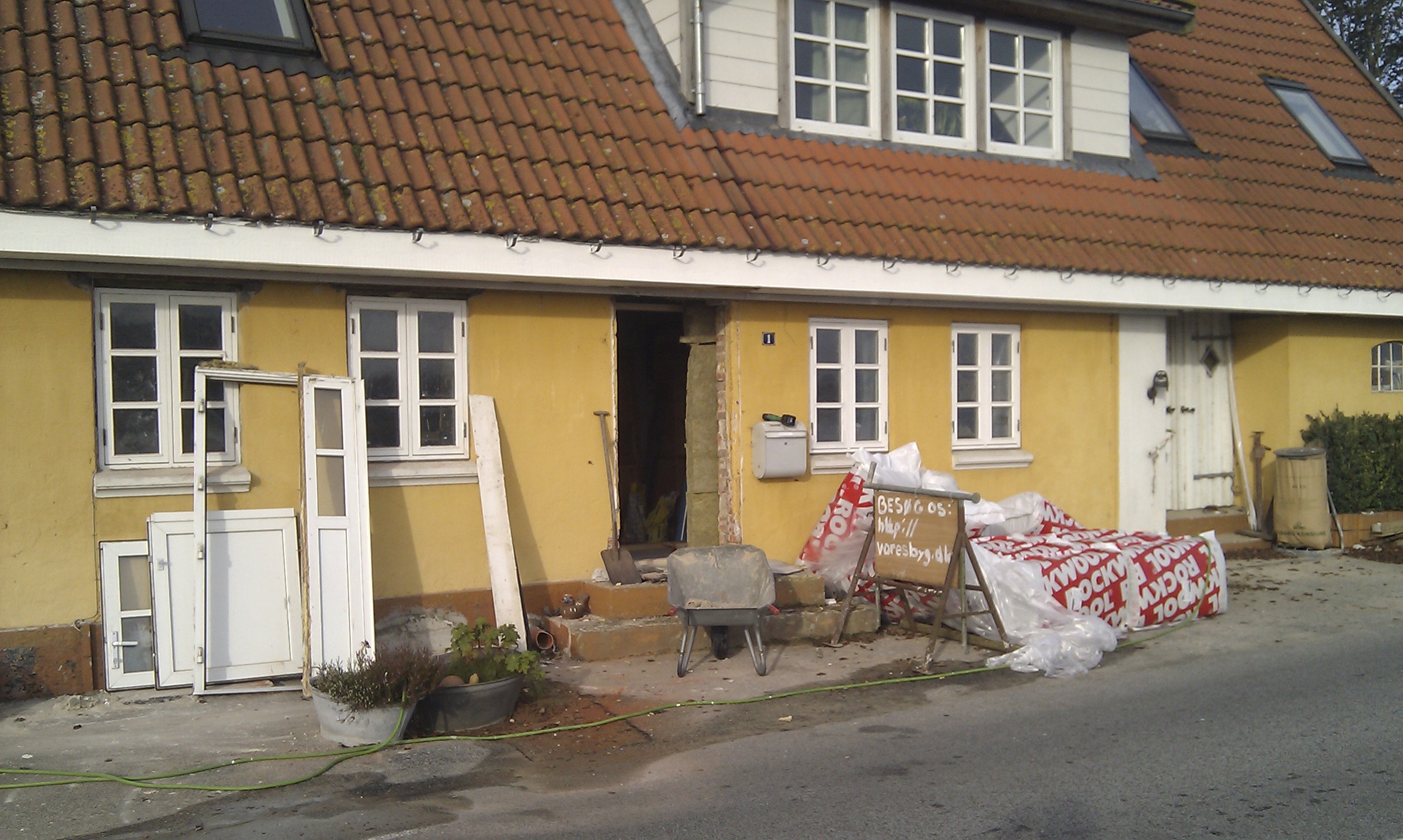

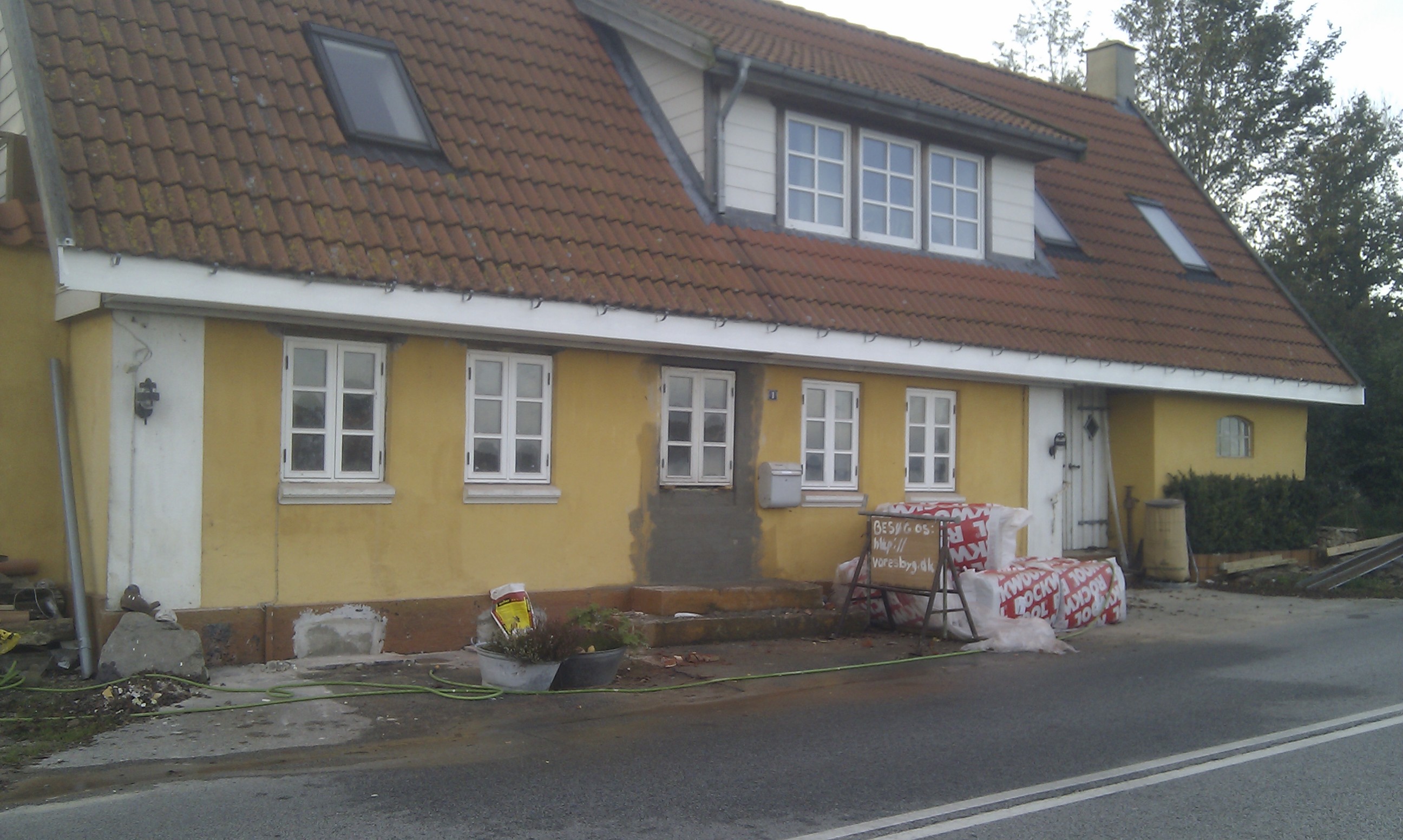

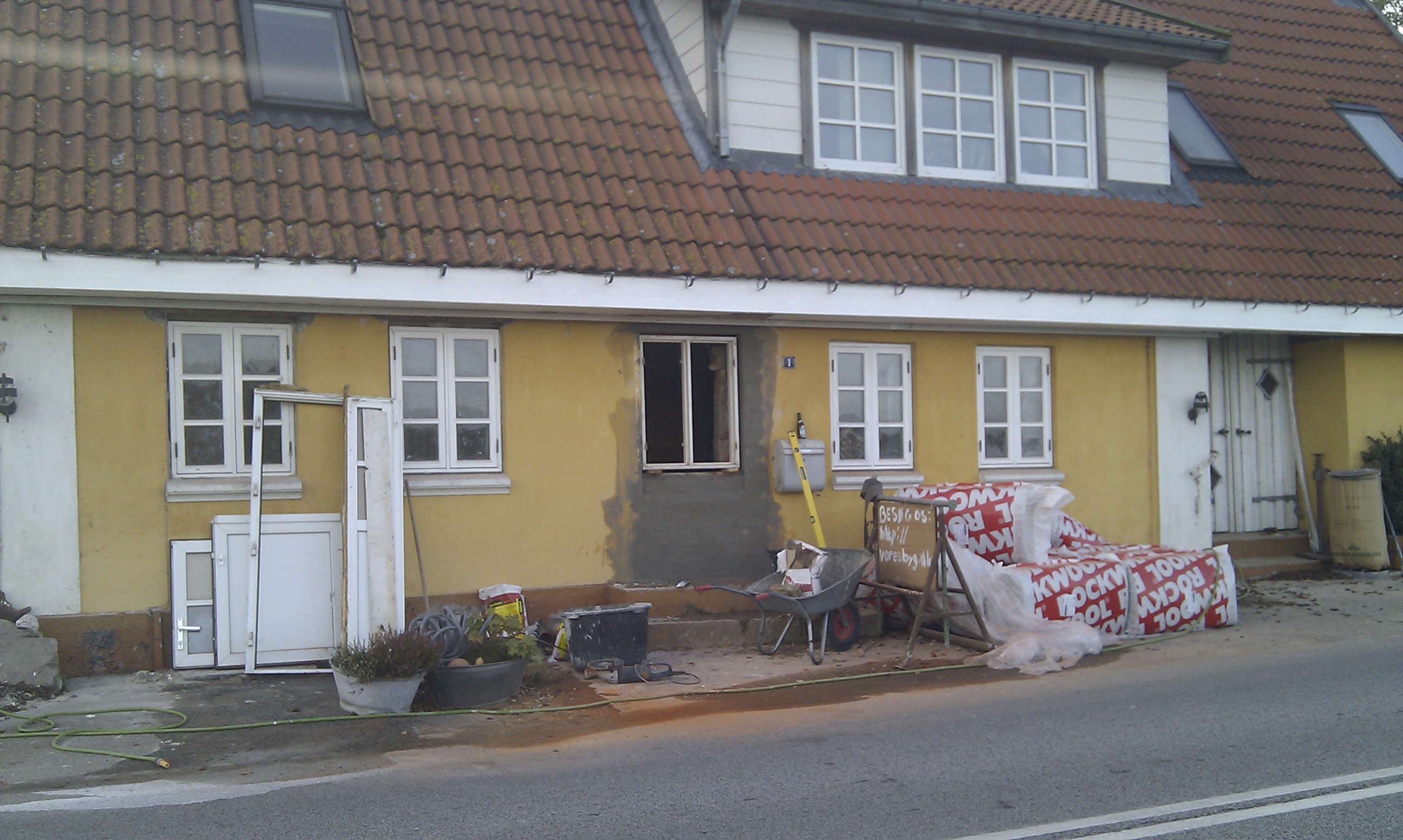

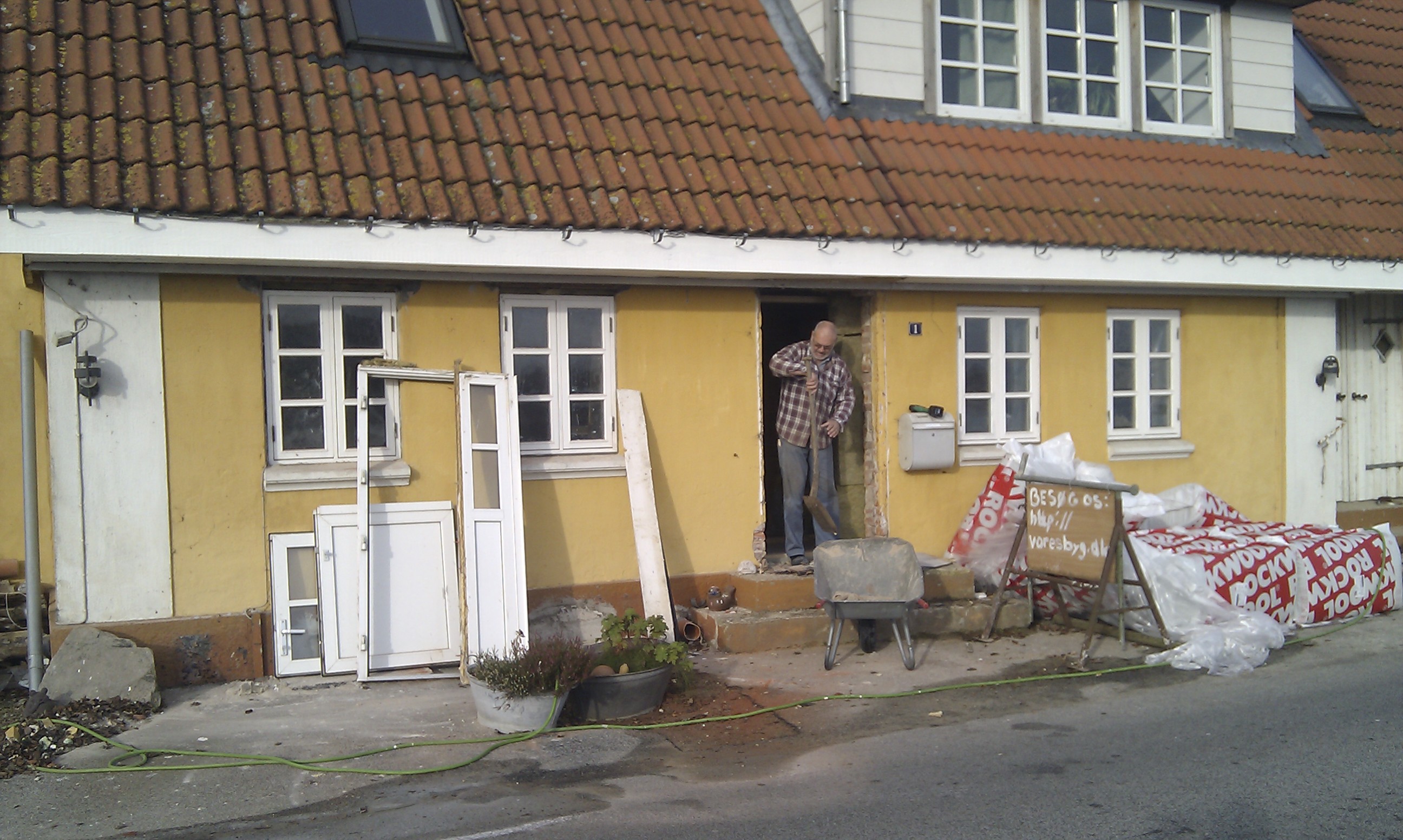

Hvid udhæng Vi har længe gerne villet have fjernet den grimme dør der stod på skrå ud fra huset. Så i dag tog far fat, og startede med at fjerne døren i samarbejde med mig, og rense "dør" hullet af for PU Skum, der som tidligere nævnt har været brugt i overflod.

Opsætning af ny skorsten

Opsætning af ny skorsten

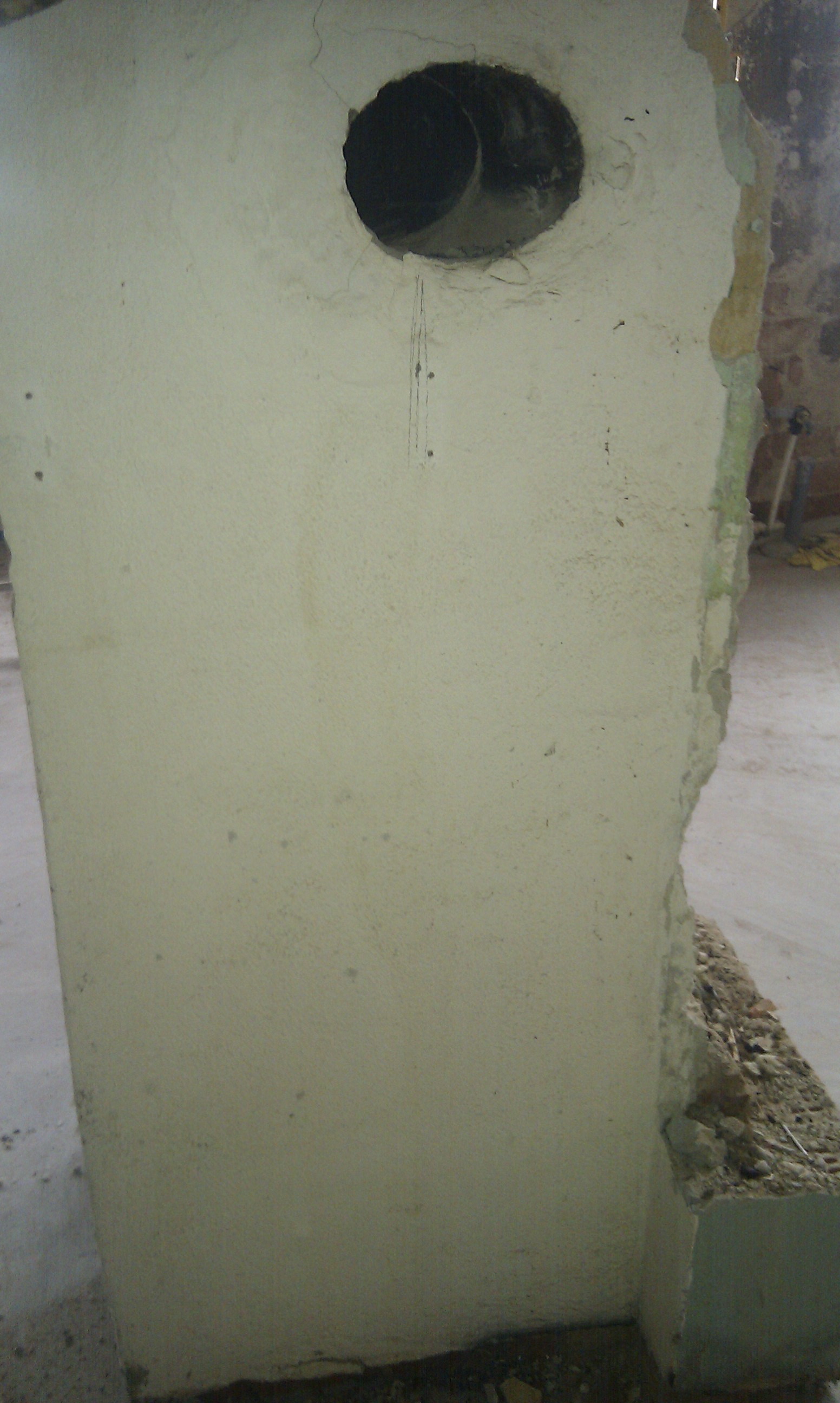

Den første sten (Med renselåge)

Den første sten (Med renselåge) set fra oven.

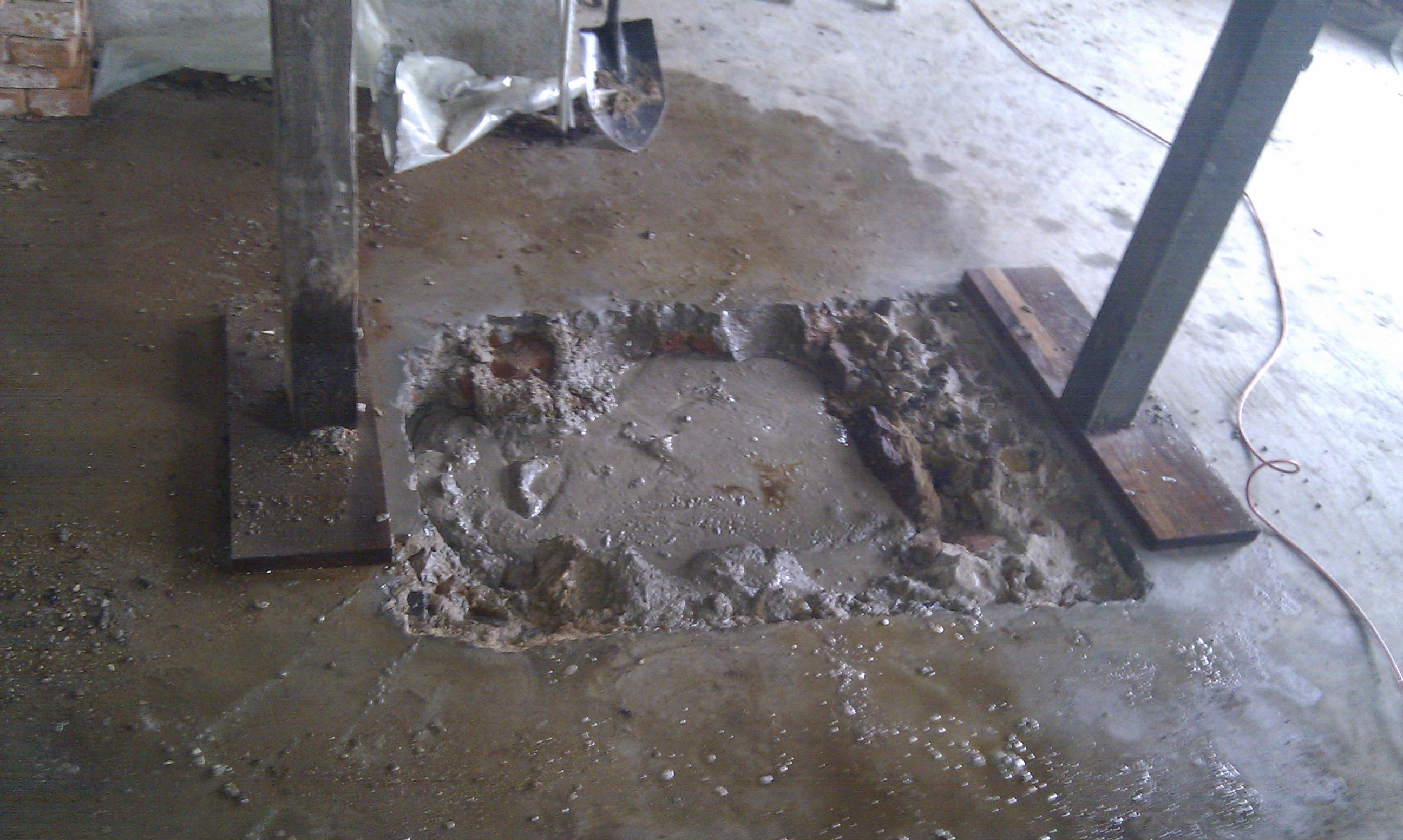

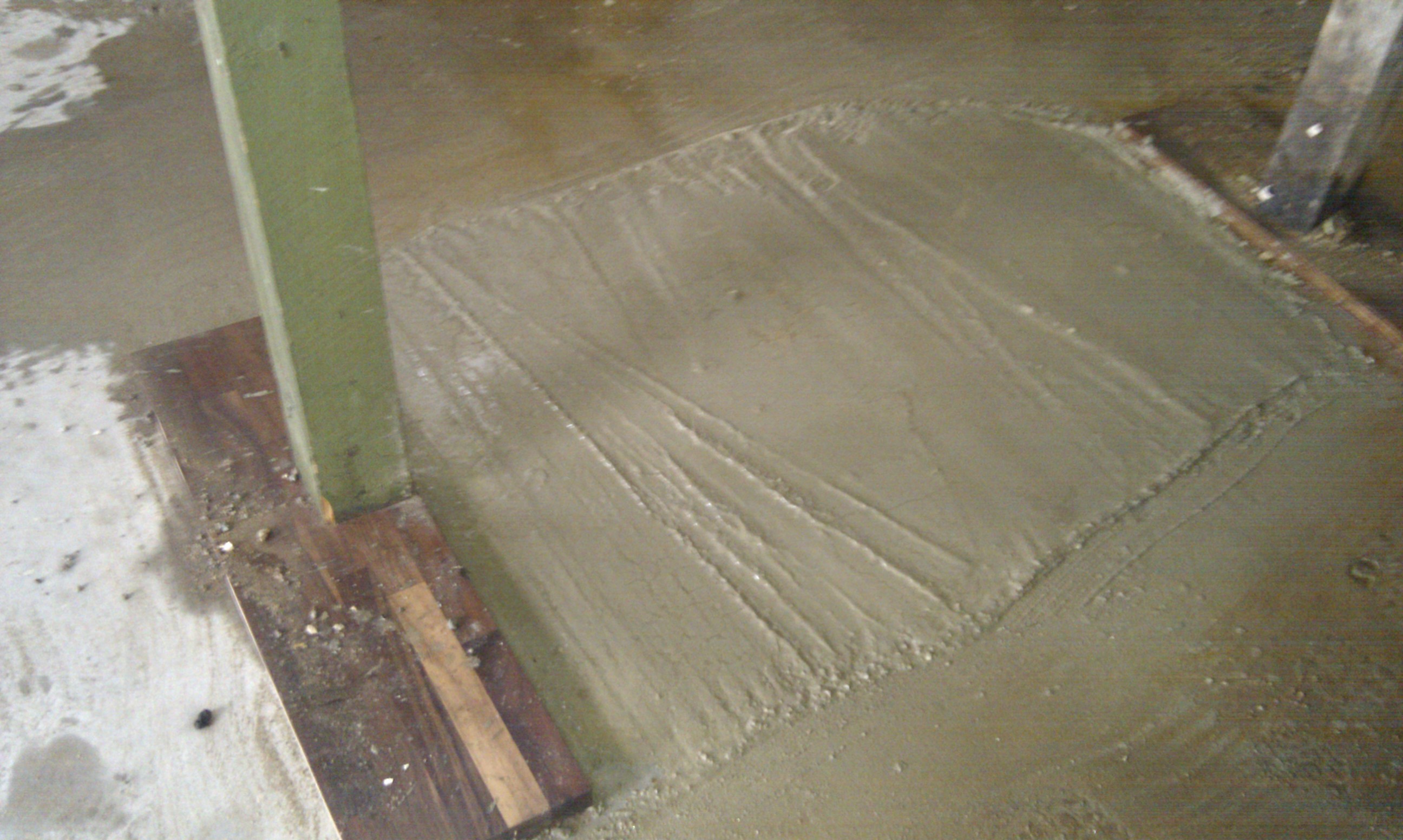

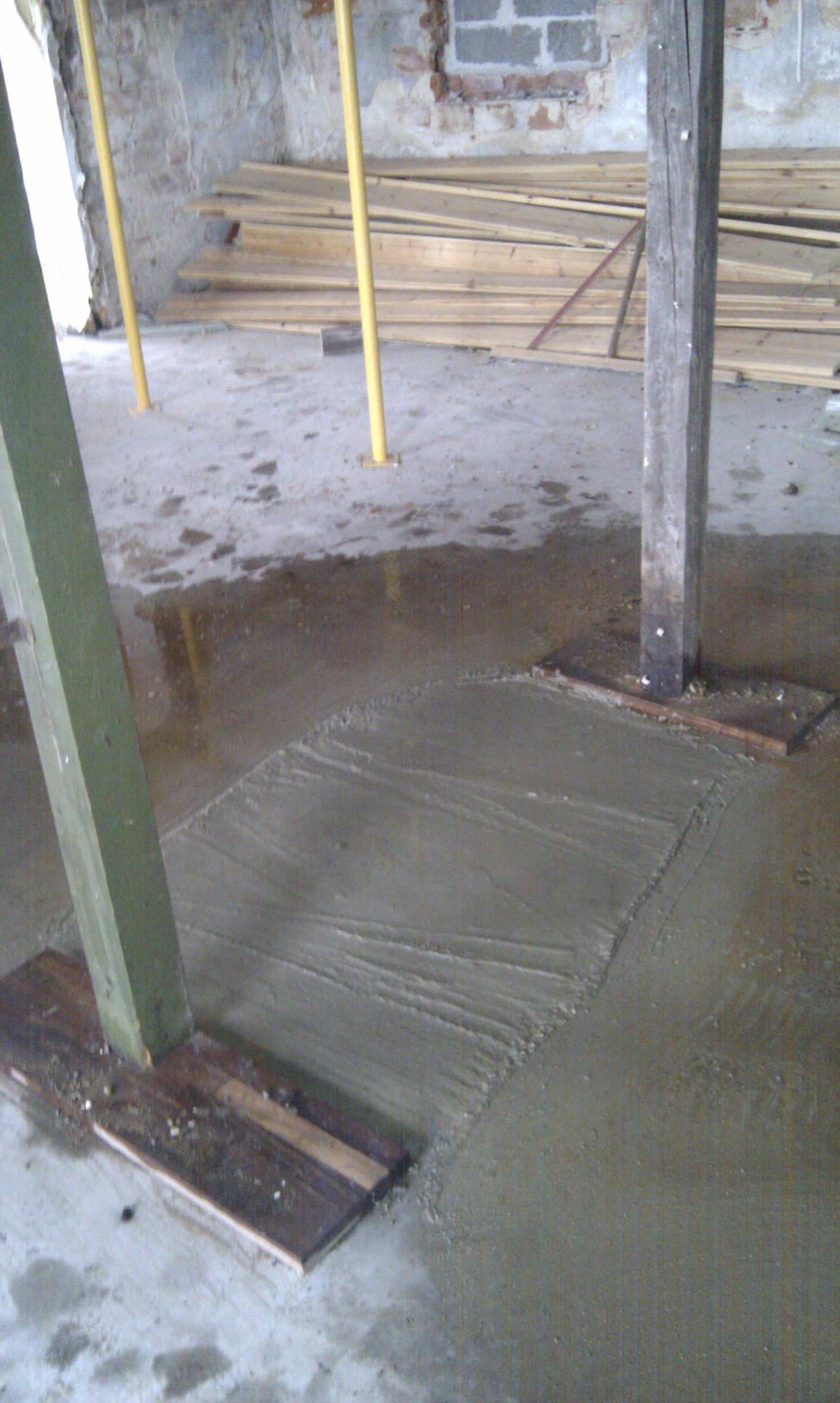

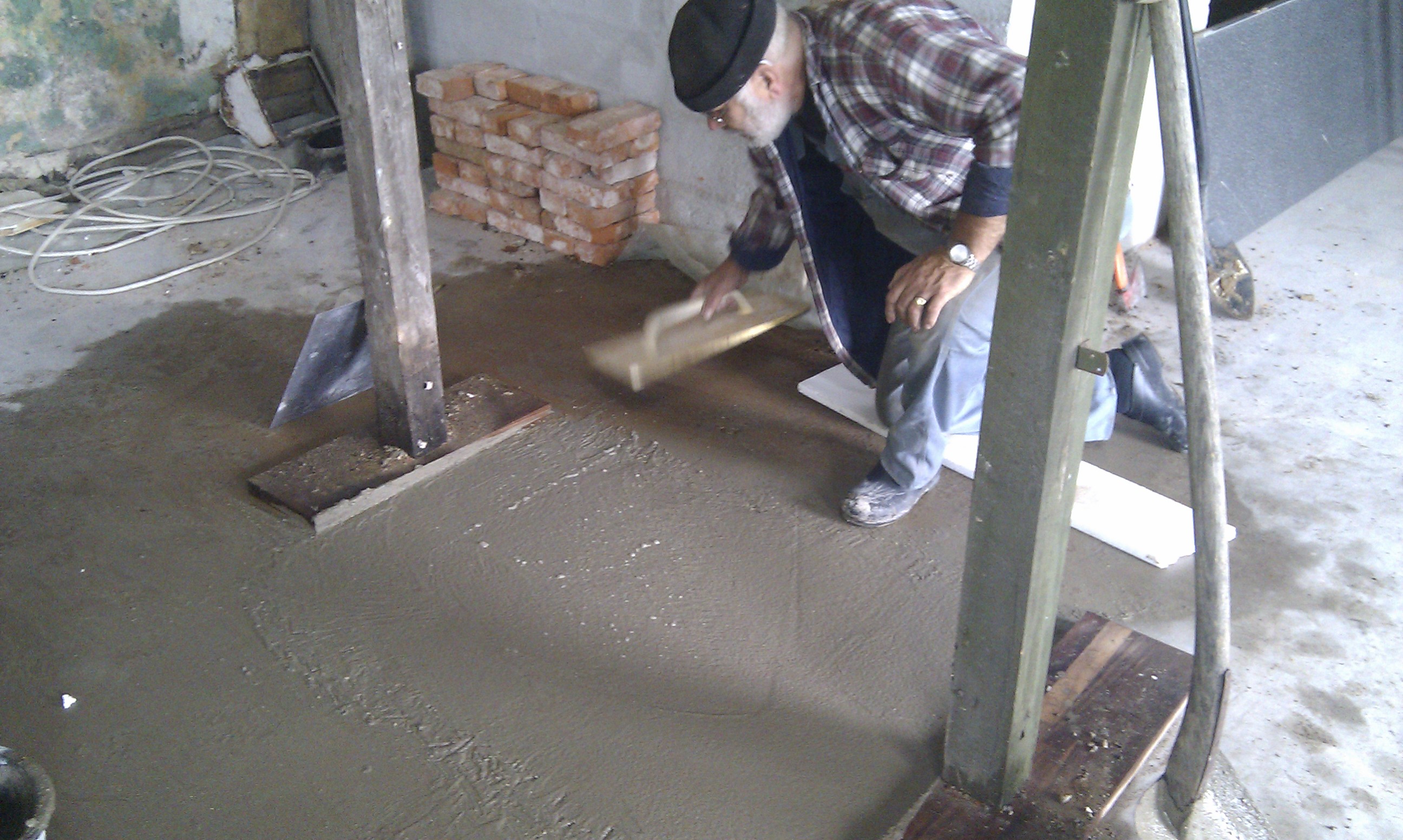

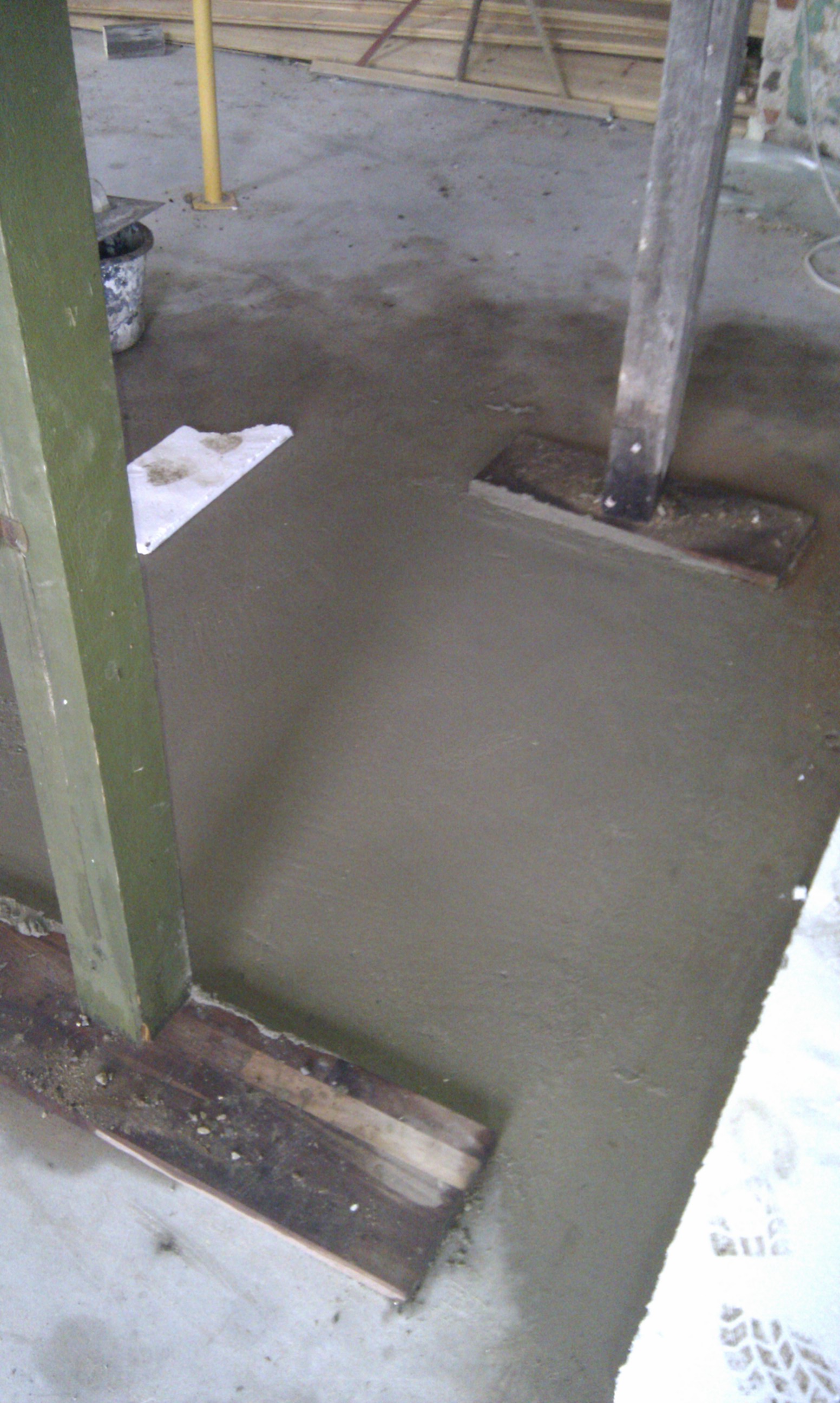

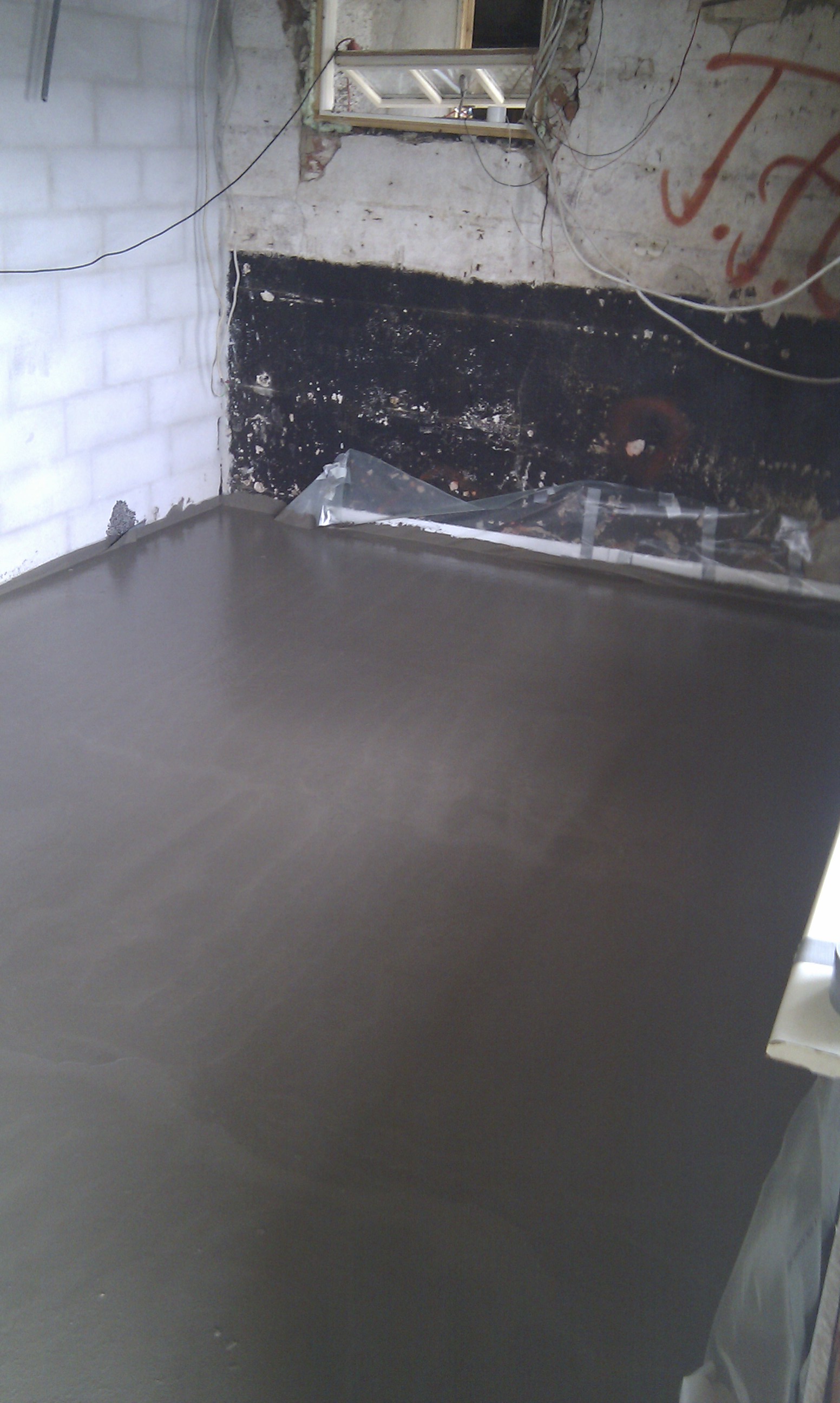

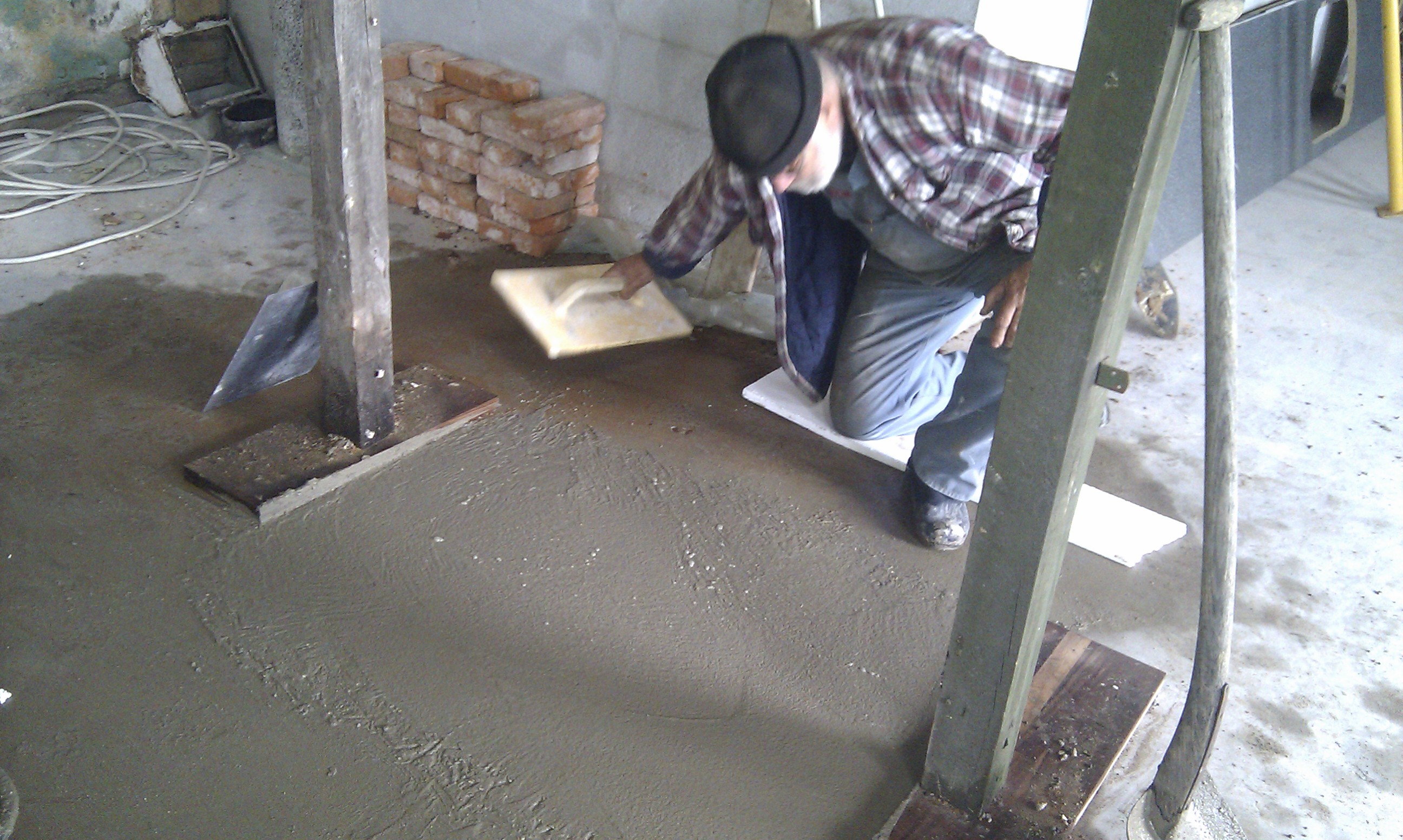

Fortsættelse af Løbesod i Skorstenen - har vi nu efterhånden haft gulvet - fundamentet til skorstenen - til at tørre tilpas lang tid - så det nu gerne skulle kunne bære den ovenstående skorstens vægt. Vi har haft vores bekymringer, da en sund skorsten jo var muret ovenpå en skorsten der var fyldt med løbesod, og som så resulterede i at man egentlig ikke kunne stole på at denne skorsten havde fuld bæreevne. Derfor var det super vigtigt, at vi fik lavet så der blev sat en skorsten op - der var sund og rask, gerne lidt mindre end de 100cm den gamle var i dybden og 60 cm i bredden. Vi glædede os også til at slippe af med røglugten, lugten af løbesoden - som ikke kunne undgås at komme fra den ovenliggende skorsten, da denne gamle del af skorstenen nedenunder - jo altid har haft det.
Opsætning af skorstenen

Opsætning af skorstenen

I skorstenen var monteret en 150mm isokern - støbt ind i den gamle mursten (underdelen), og også støbt ind i den nye del der var fra første sal og opefter. Så det var nødvendigt at finde skorstenselementer med en isokern indbygget. Det endte med at vi fik fat i nogle Scancore G0 (hvor 0 betyder at man må sætte brændbart materiale helt op til dem) enkeltblokke med Ø15. Dette gør absolut ikke skorsten billigere, men det er nødvendigt da vi skal have en trætrappe helt op mod skorsten. Denne skorsten er 39 x 39 cm (plus det puds der kommer når vi pudser skorstenen op), en markant forskel i størrelsen fra den gamle nederste skorsten. Det er lidt en ulempe, at det er nødvendigt at montere en skorsten med isokern - da det ikke hænger helt sammen med at vi skal have monteret en masseovn, da denne faktisk helst skal kobles til en skorsten uden isokern - for at drage fordel af masseovnens ekstra varme til sten.
Blidur forstår ikke hvad vi laver

Blidur forstår ikke hvad vi laver

Mens vi går og murer skorstenen op, har vi en rigtigt interesseret hund der vil følge med i processen. Blidur forstår ikke hvad vi laver, og hvorfor der skal være alt det påstyr. Det ville jo være meget sjovere hvis han også måtte være med til at "kaste bold" med skorstenselementerne. Vi havde egentlig set dem som om de var lavet af Leca nødder, men efter at have løftet på den første - og skåret lidt i den - er det klart at det ihvertfald ikke er lecanødder alene. De er temmelig tunge i forhold til størrelsen. ---------------------------- --- Afstandsstykke --- ----------------------------
Gammel skorsten

Gammel skorsten

Ny skorsten

Ny skorsten



Løbesod i skorstenen

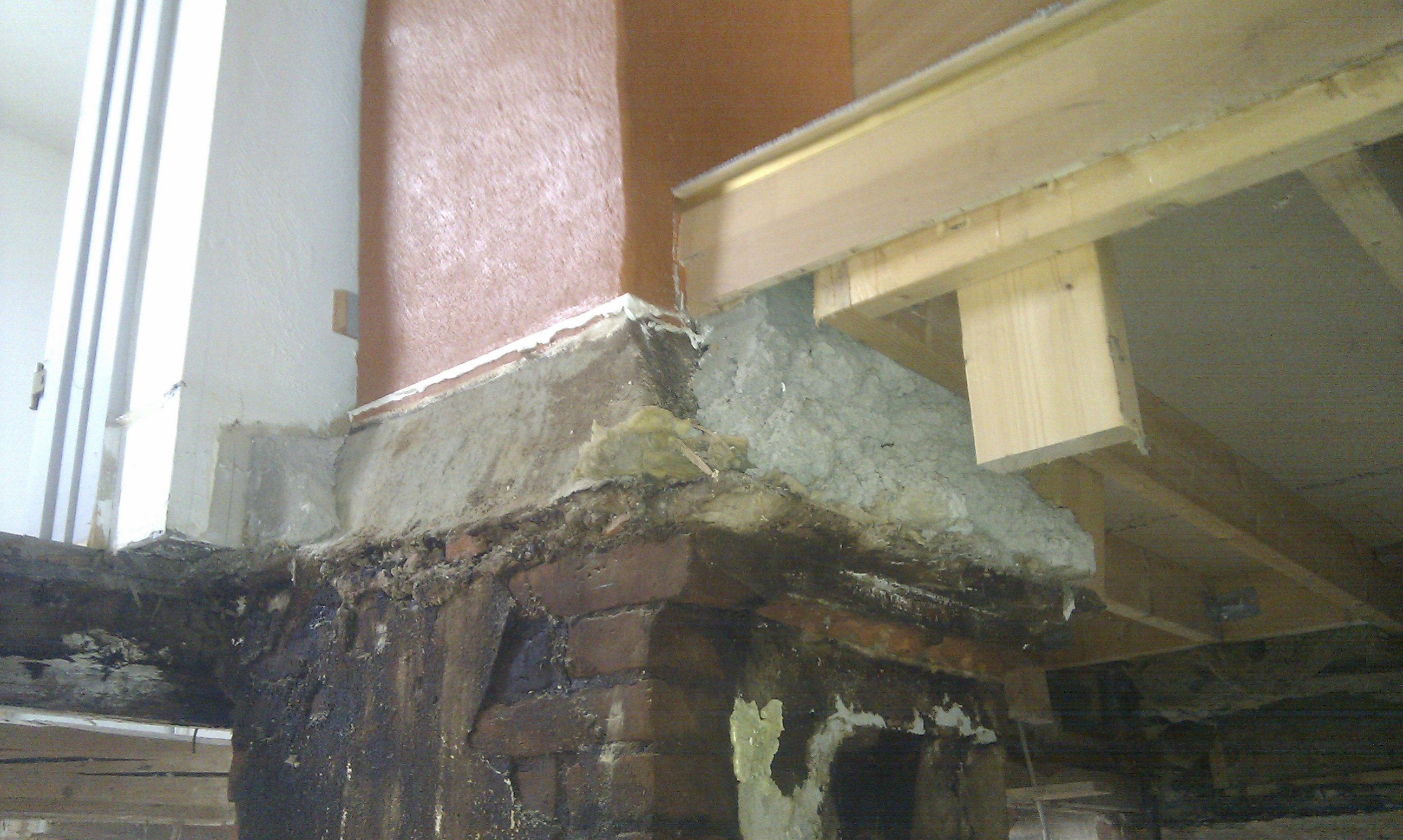

Skorstenens tilstand

Da den gamle skorsten havde en masse løbesod

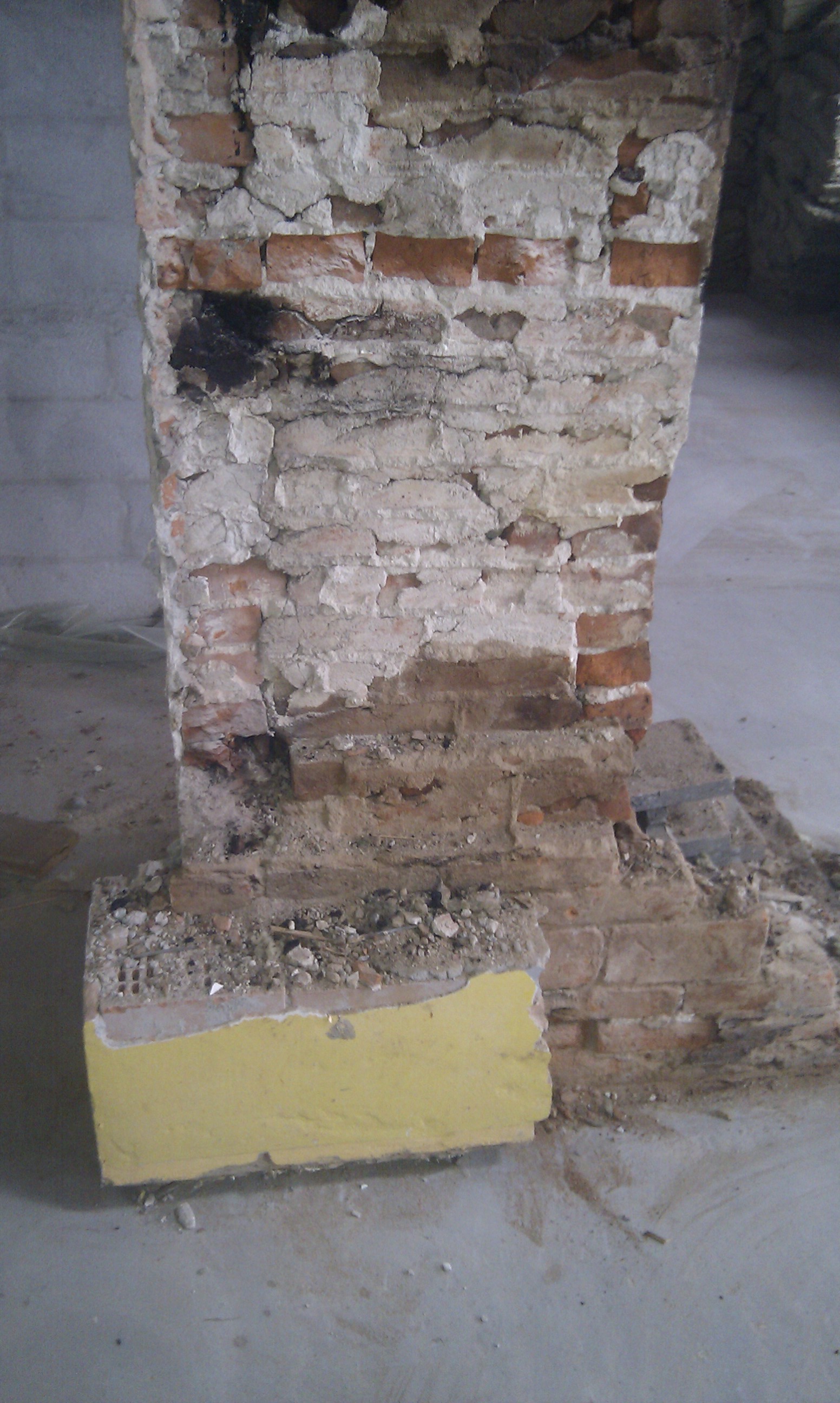

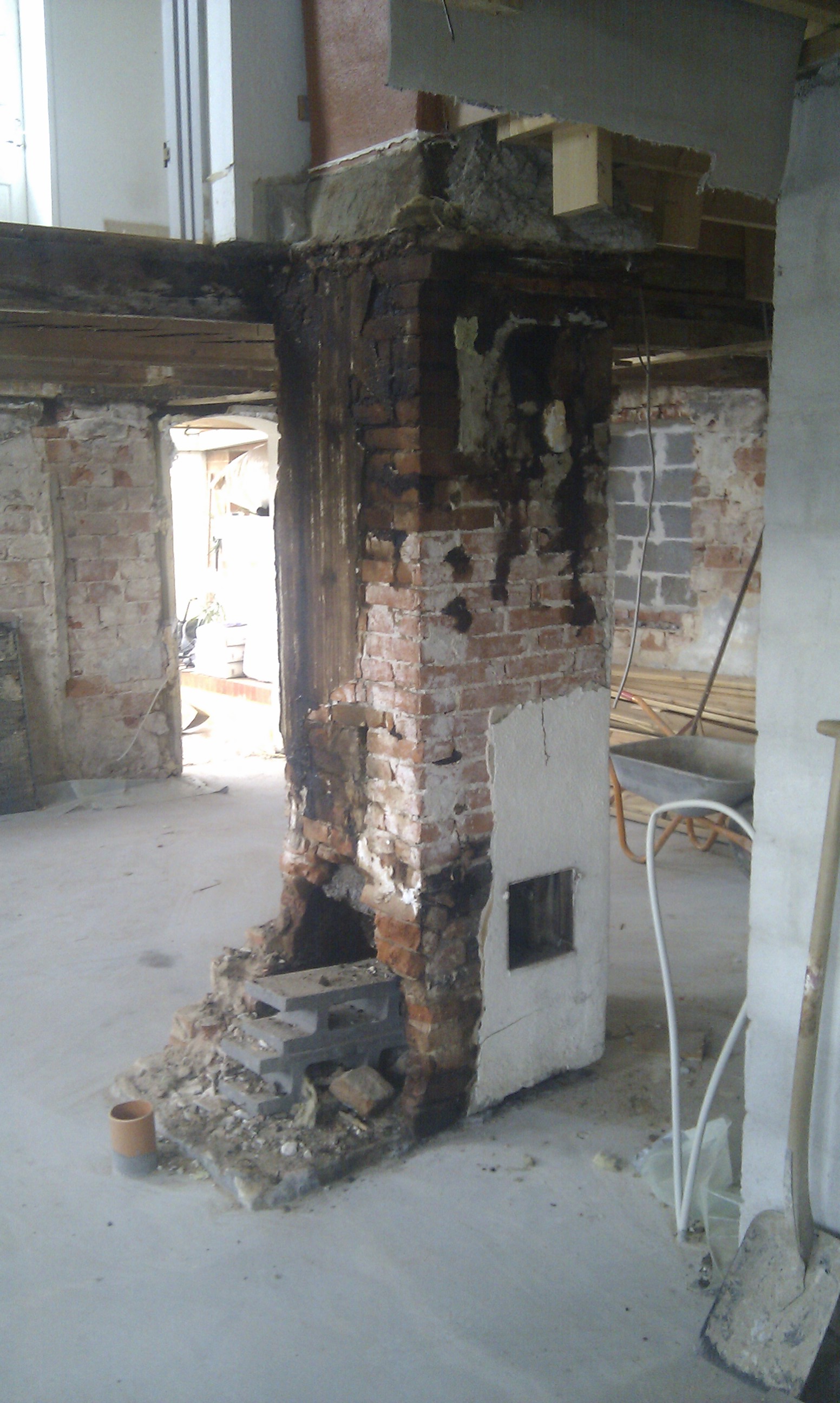

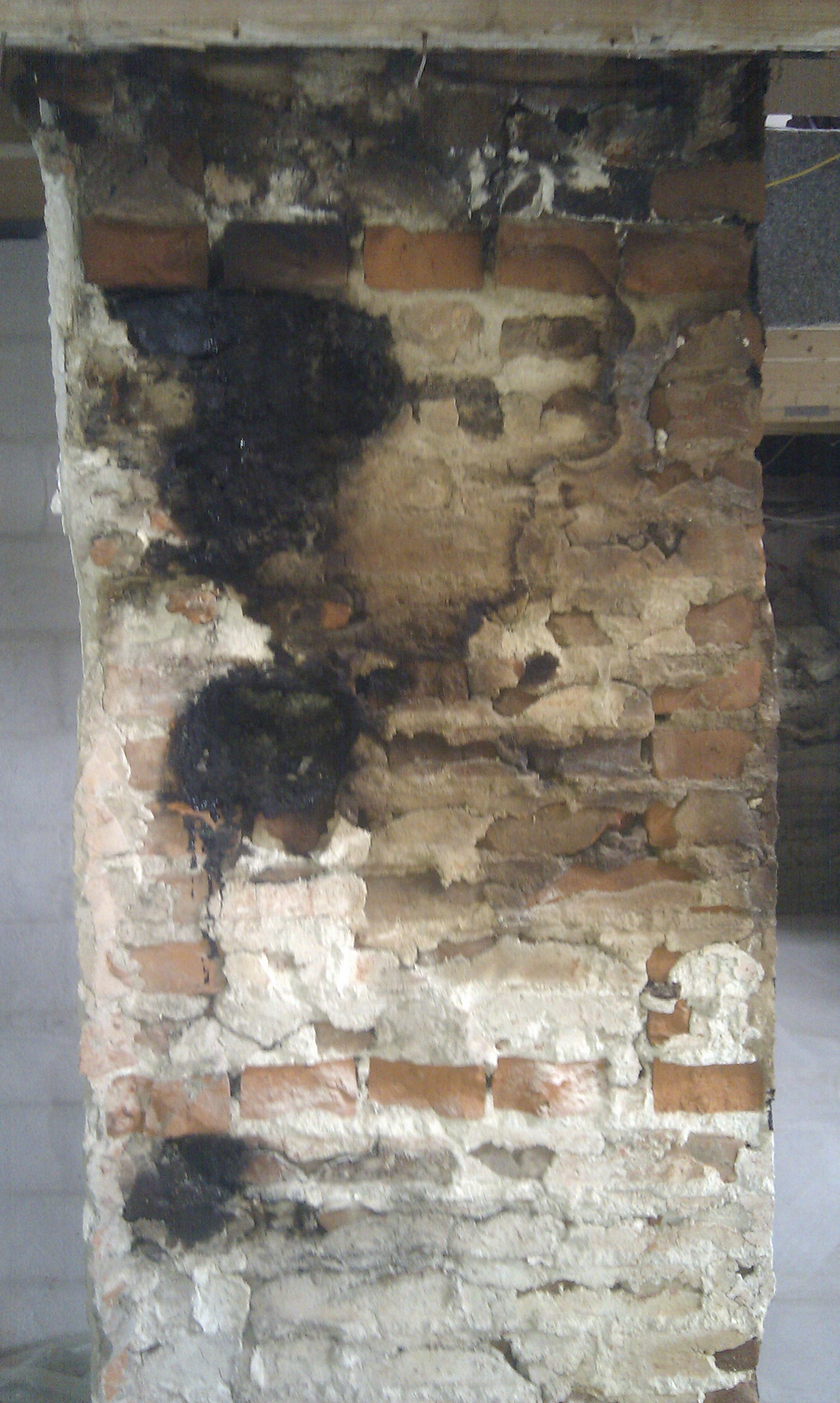

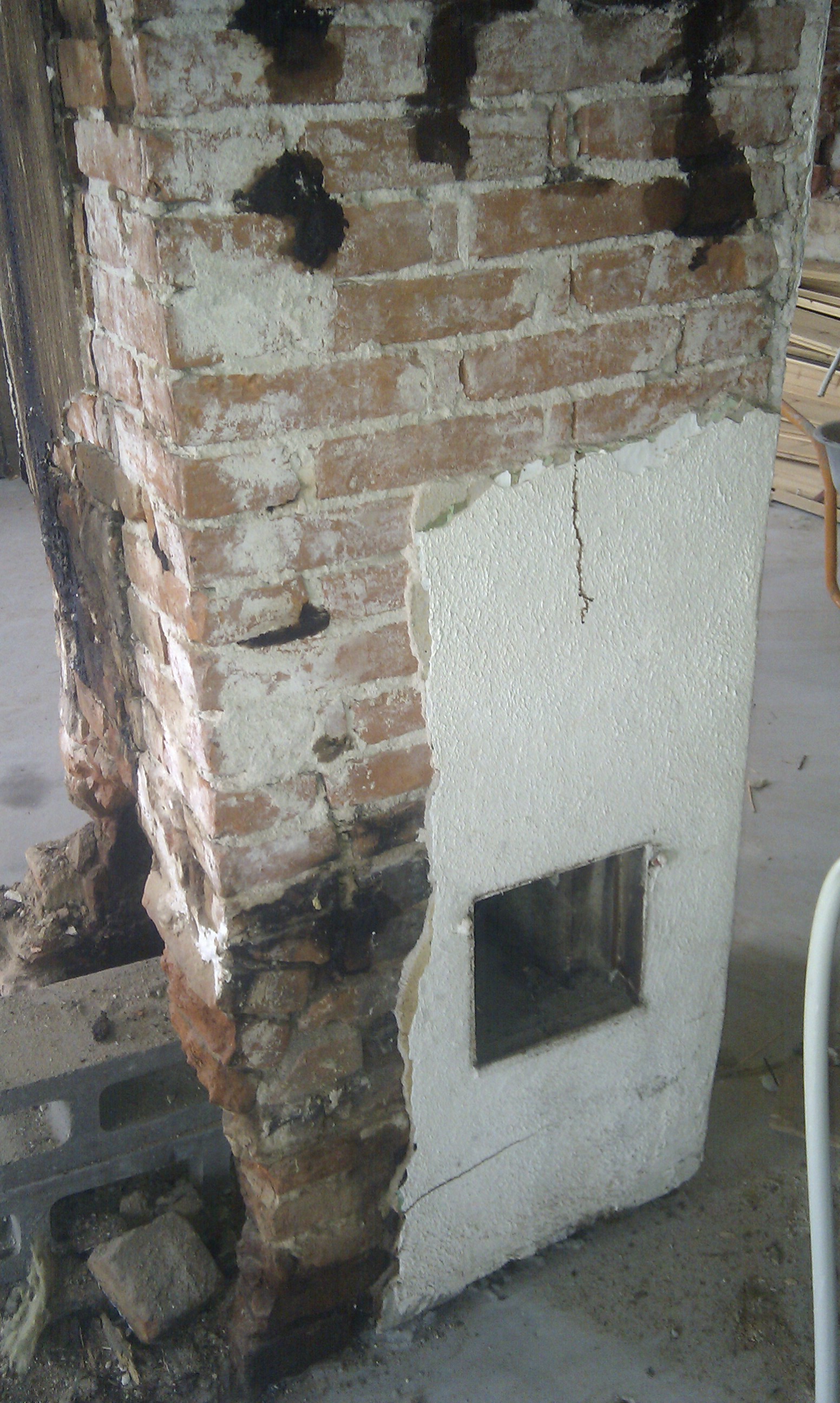

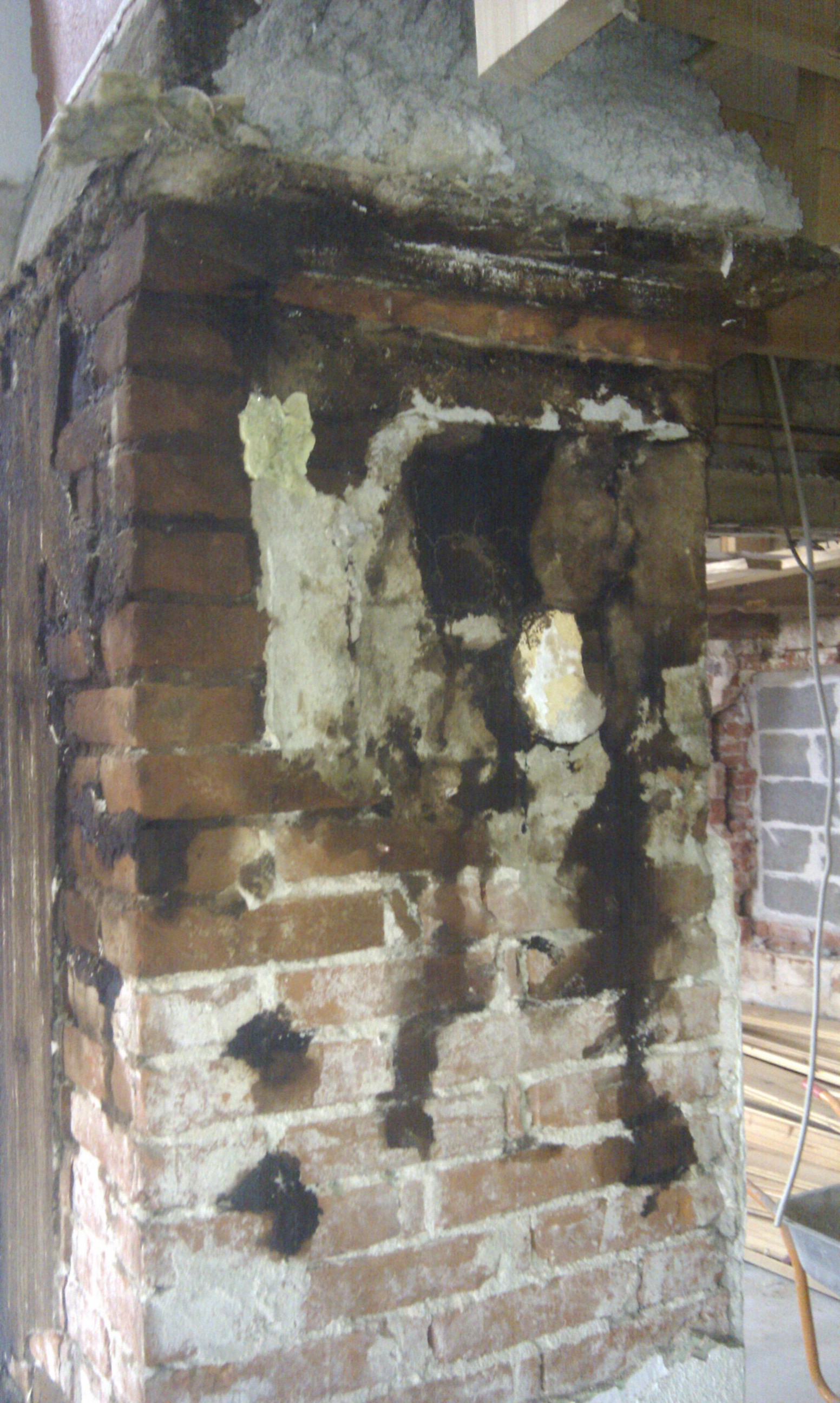

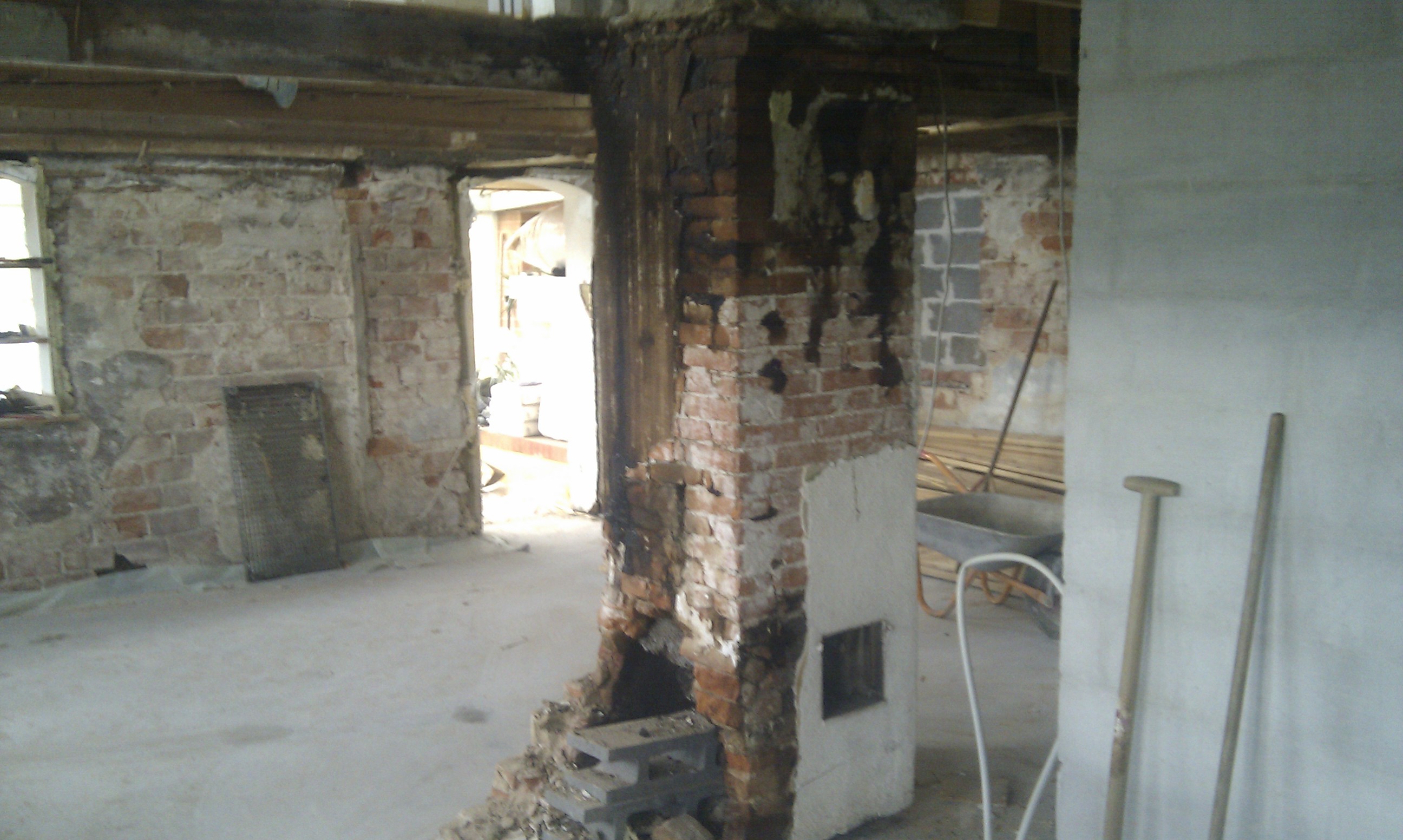

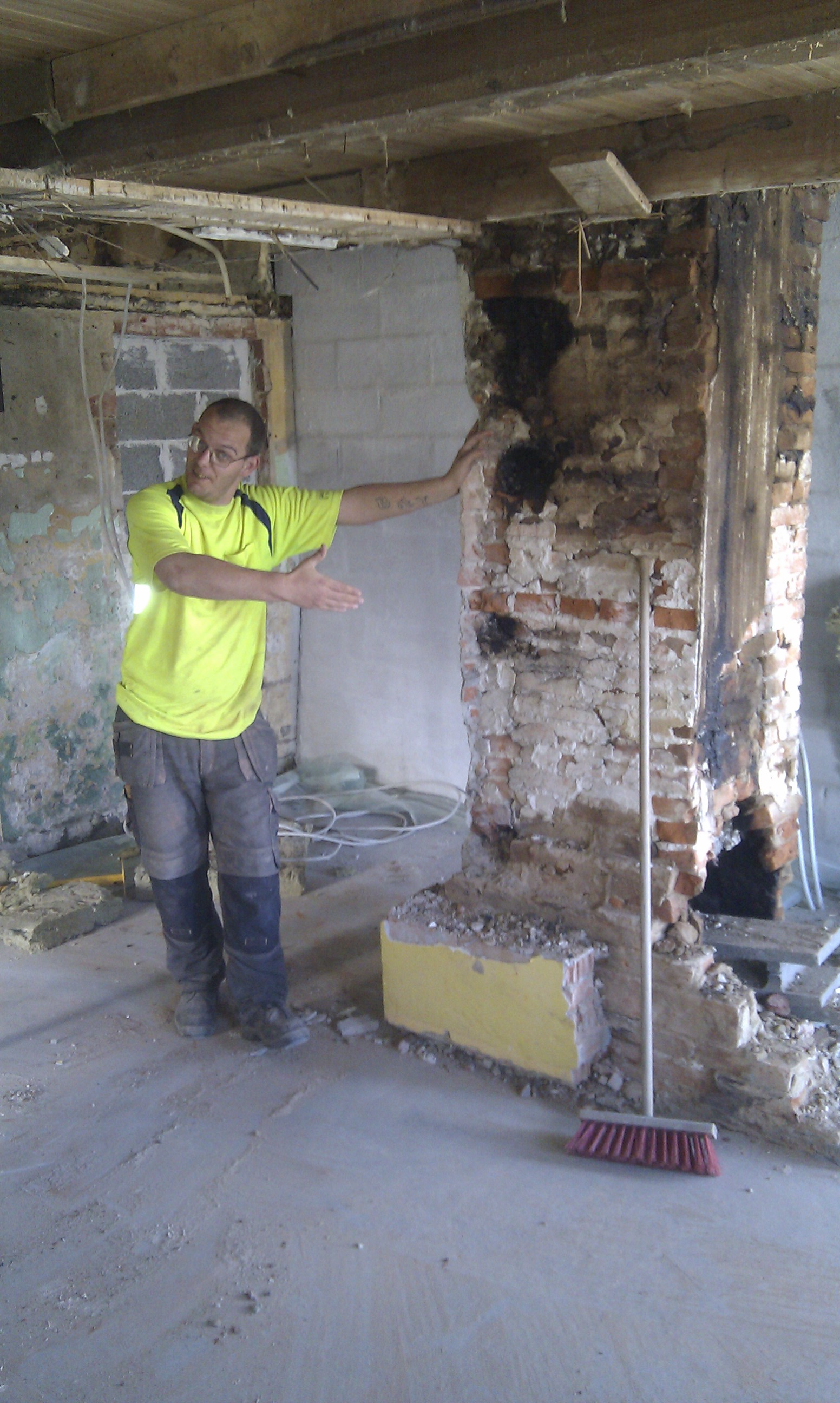

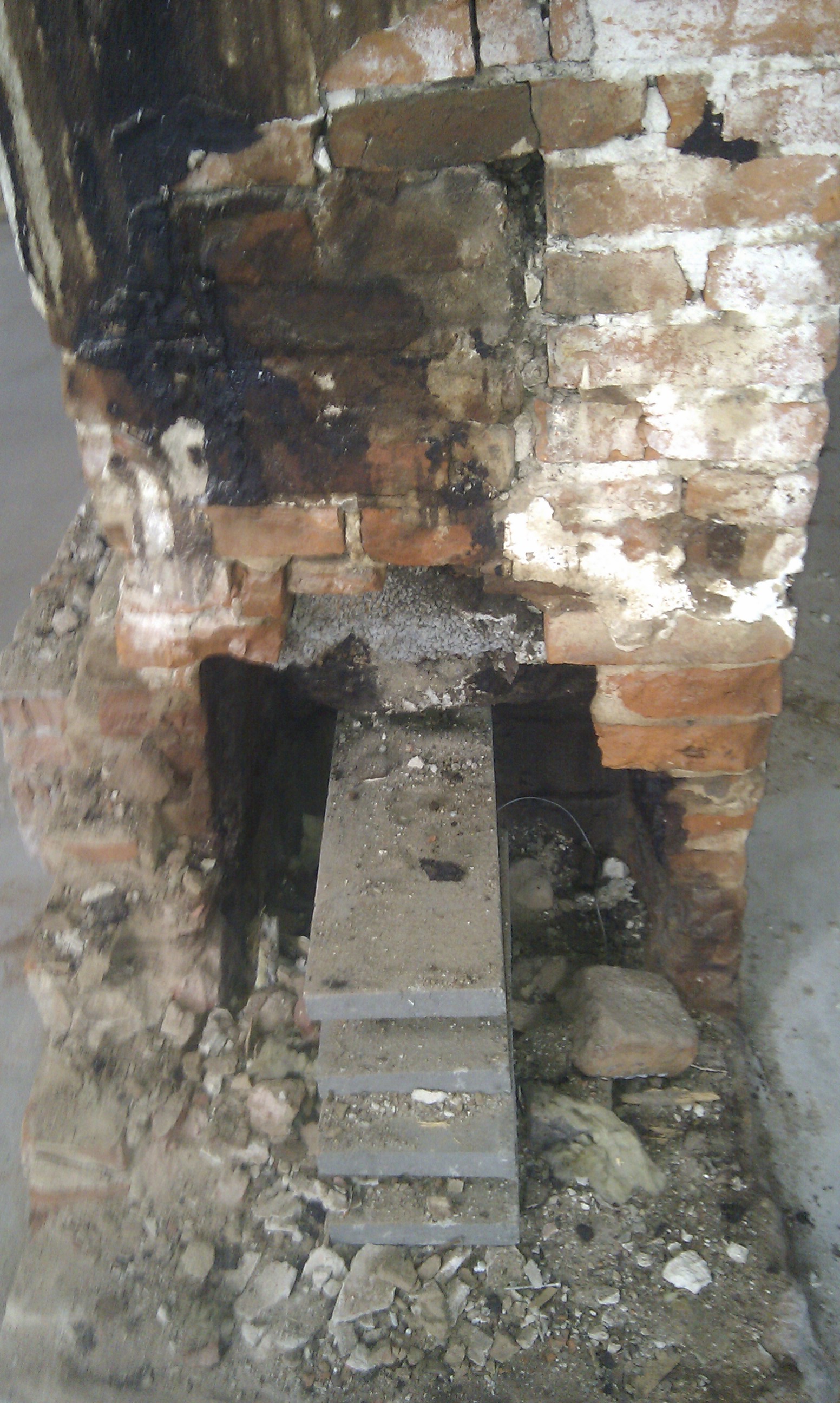

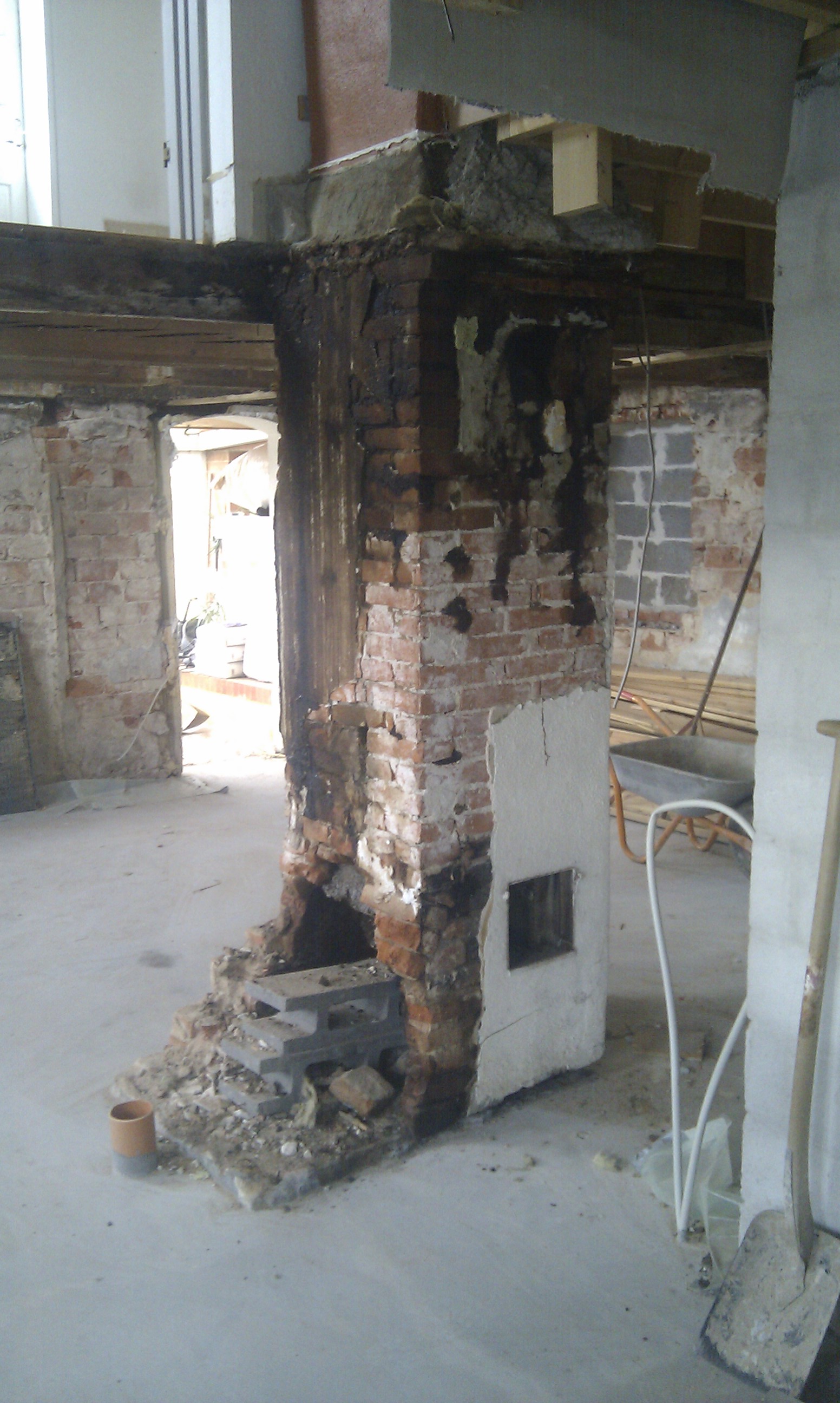

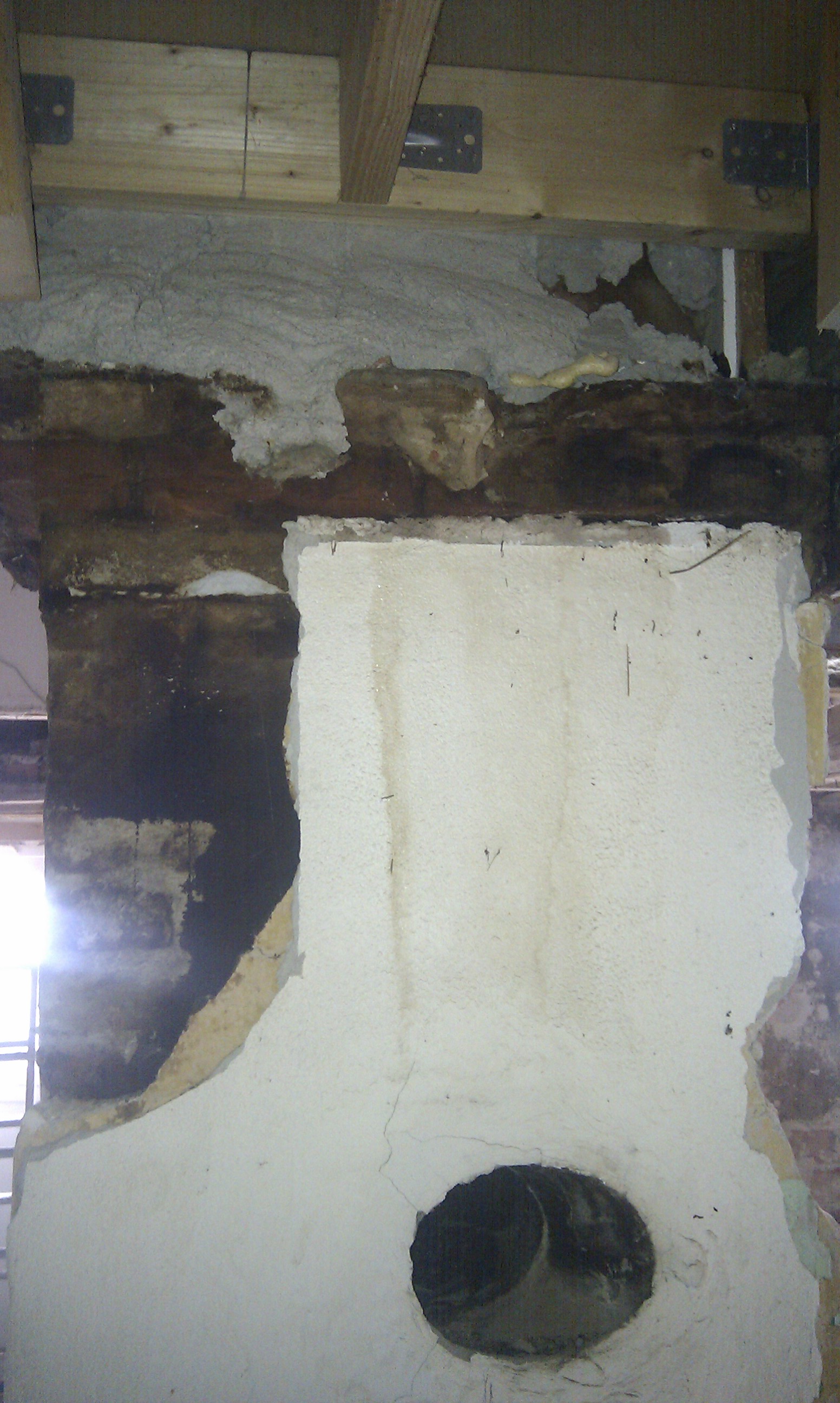

- har det været nødvendigt at gå igang med at fjerne den del af skorstenen der var syg - hvilket naturligvis var den nederste del i stue etagen. Min far og hans bror - var enige om at det kunne lade sig gøre at udskifte skorstens bund, men de var uenige om det var noget man kunne gå i lag med at gøre selv. Her er nogle billeder af skorstenens tilstand FØR den blev pillet ned. Du vil nok give os ret i at den skulle udskiftes, da det ellers ville lugte af løbesod fremover hver eneste gang rummet blev varmet op, eller der blev tændt for en brændeovn eller masseovn. Skorstenens tilstandSkorstenens tilstandSkorstenens tilstand Skorstenens tilstandSkorstenens tilstandSkorstenens tilstand Skorstenens tilstandSkorstenens tilstandSkorstenens tilstand Skorstenens tilstandSkorstenens tilstand

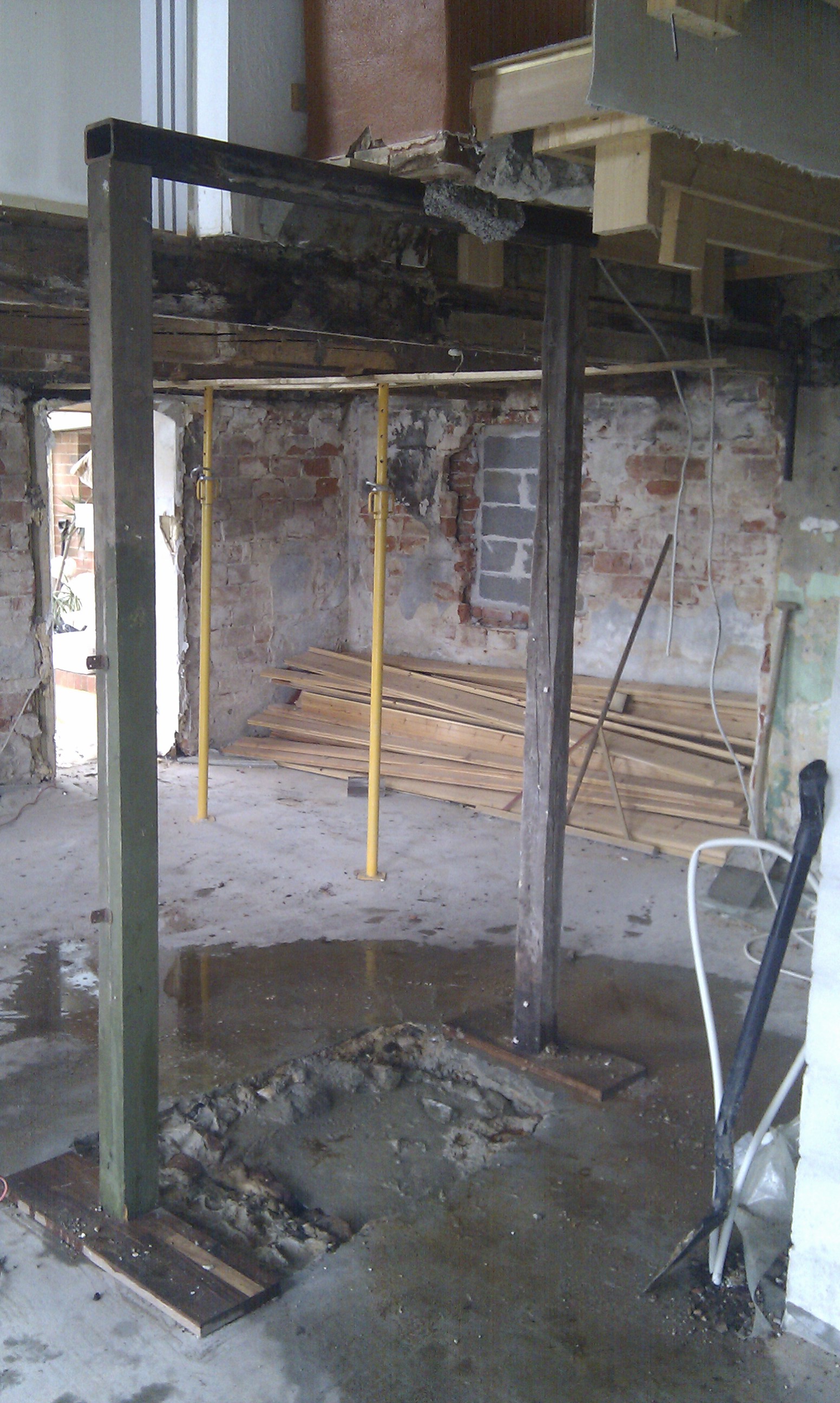

Understøttelse af skorstenUnderstøttelse af øverste del af skorstenen

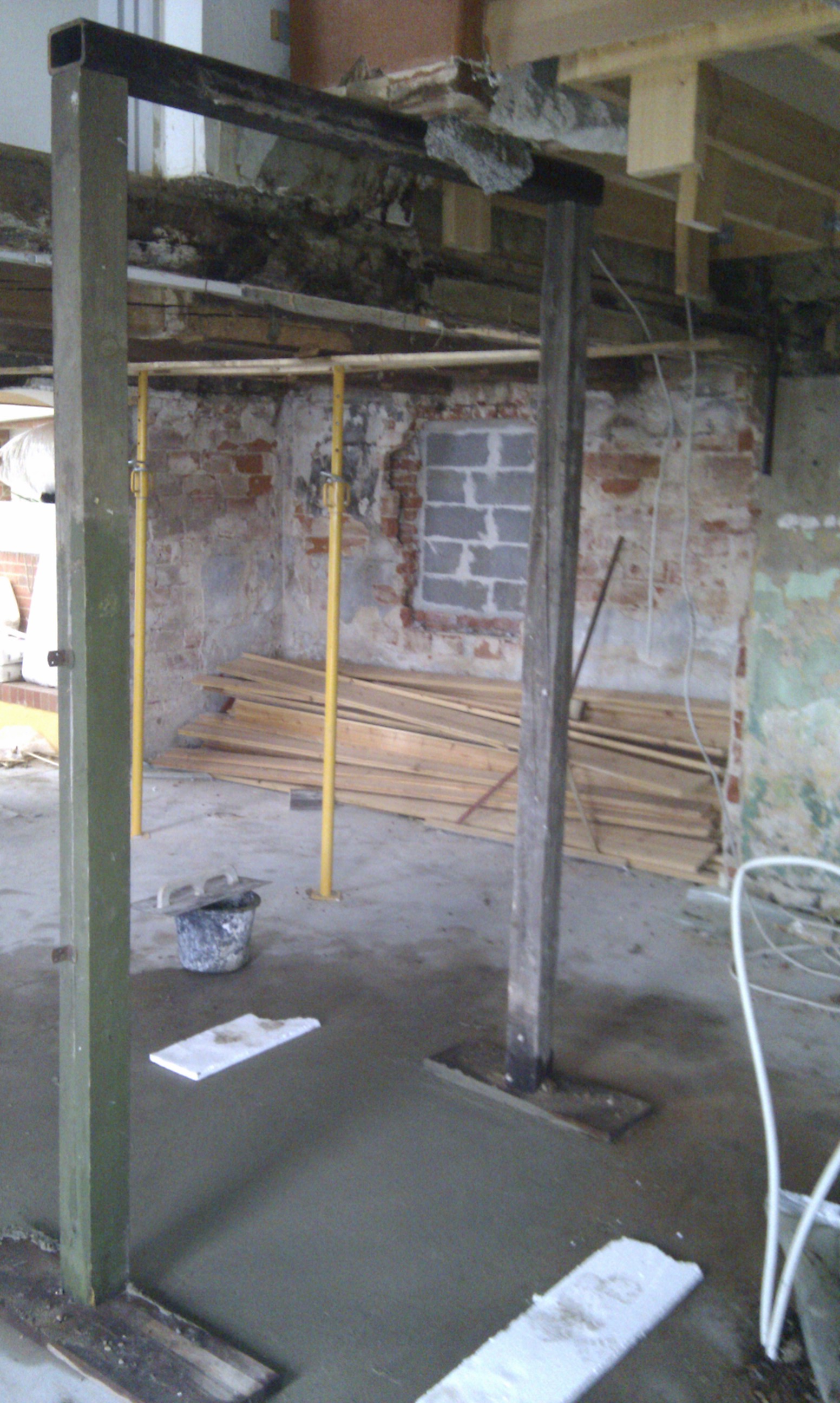

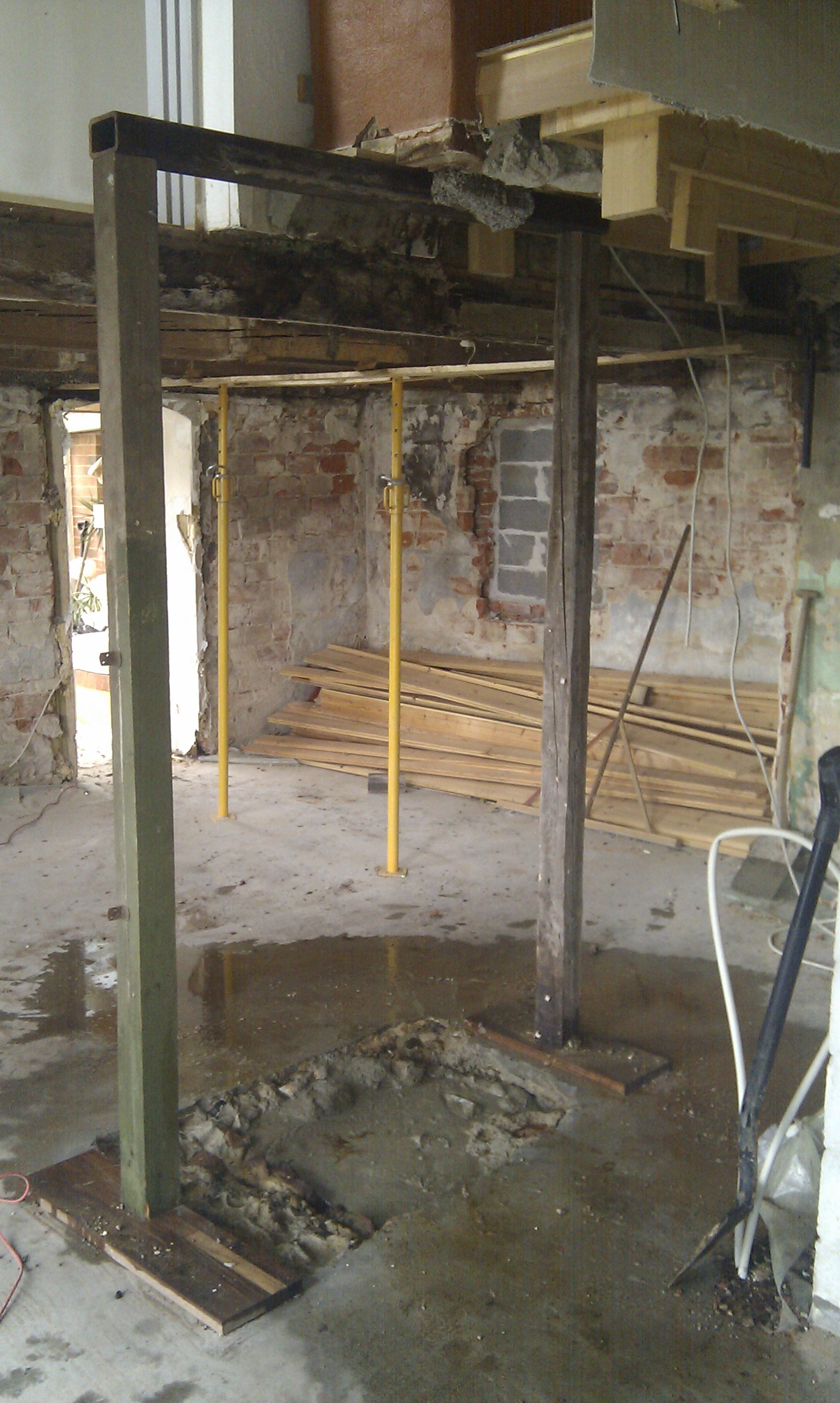

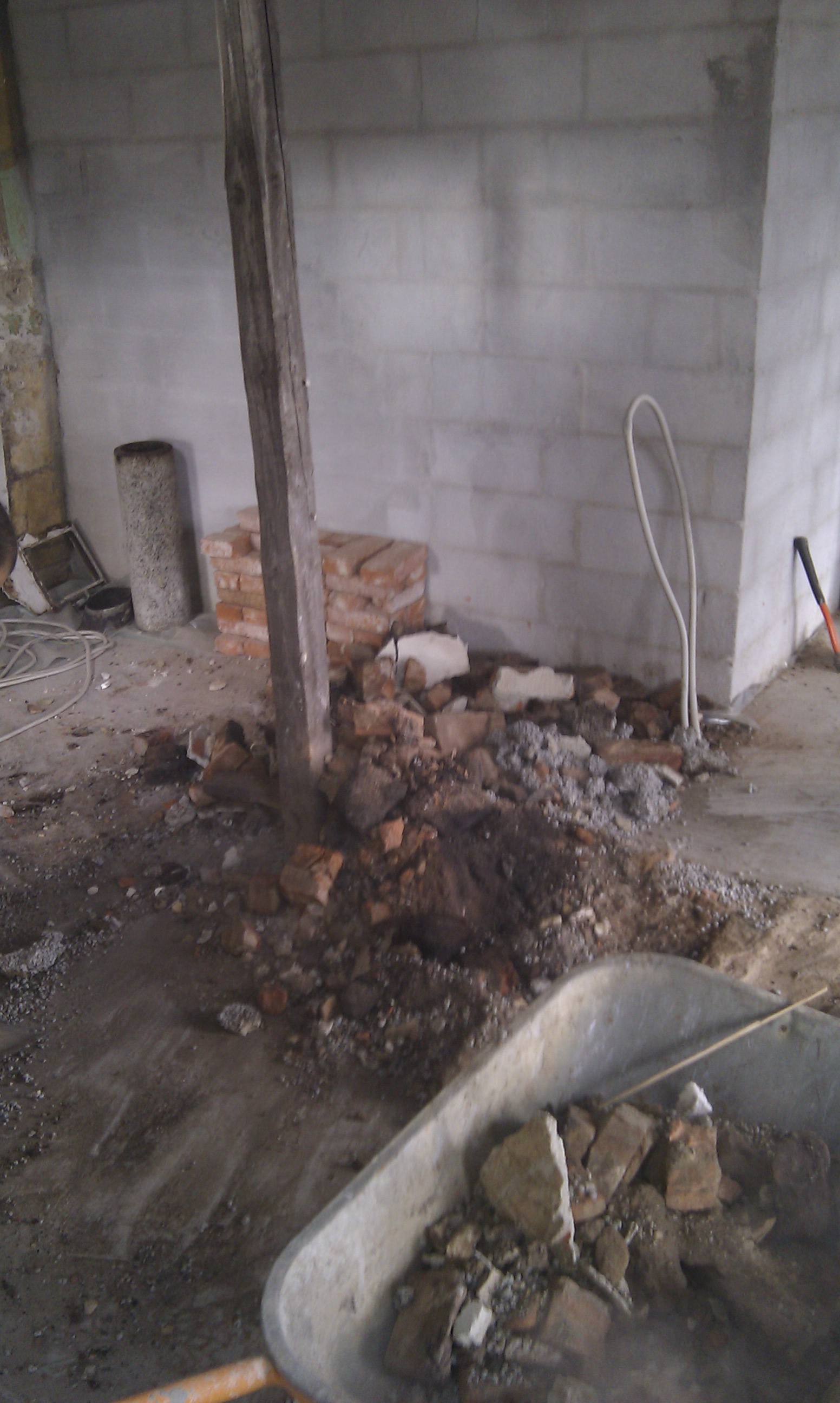

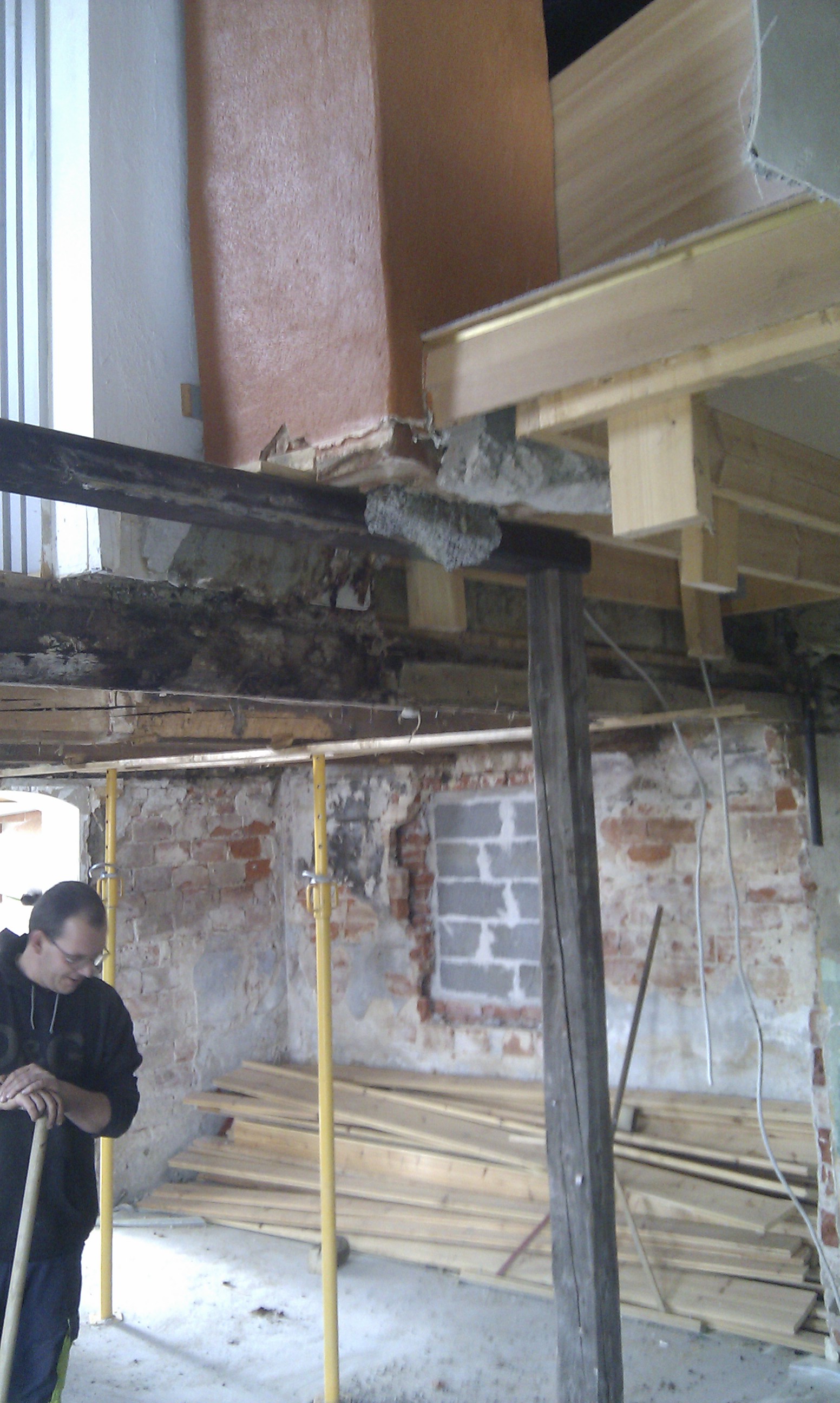

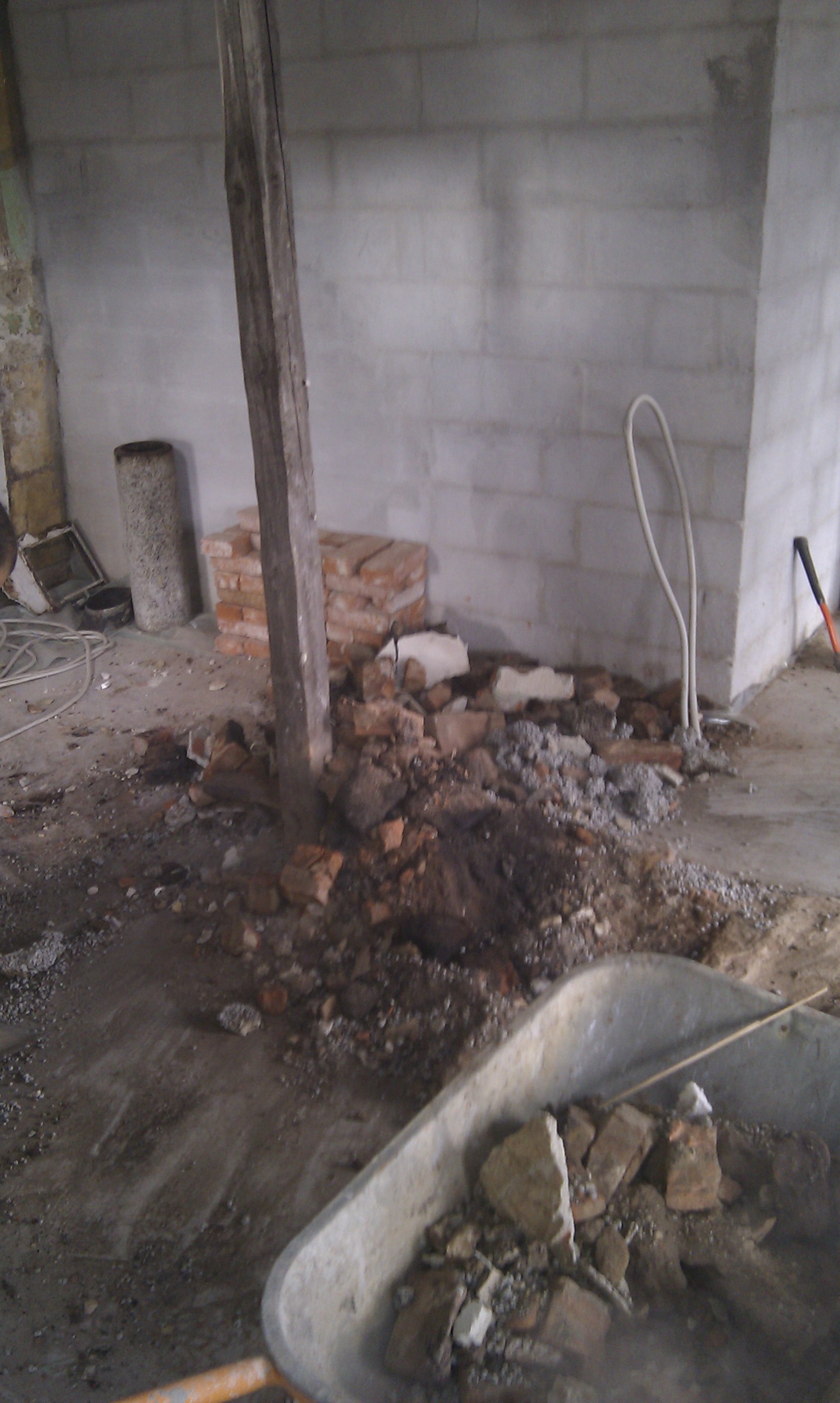

Heldigvis har min far en masse venner og bekendte - hvor han blandt andet kunne låne en stor stålbjælke. Slog et større hul gennem skorstenen i toppen, og lagde denne stålbjælke igennem hullet. Dernæst satte han to 4" x 4" bjælker under stålstangen så denne var totalt understøttet op under bjælken. Hernæst kunne de gå igang med at vælte den gamle skorsten. Mursten i den gamle skorsten var klistret sammen som var sad de sammen med tyggegummi - men det var så tjære og løbesod der praktisk taget holdt sammen på skorstenen. Understøttelse af skorstenUnderstøttelse af skorstenUnderstøttelse af skorsten Understøttelse af skorstenUnderstøttelse af skorstenUnderstøttelse af skorsten Understøttelse af skorstenUnderstøttelse af skorstenUnderstøttelse af skorsten Understøttelse af skorstenUnderstøttelse af skorstenUnderstøttelse af skorsten Understøttelse af skorstenUnderstøttelse af skorsten

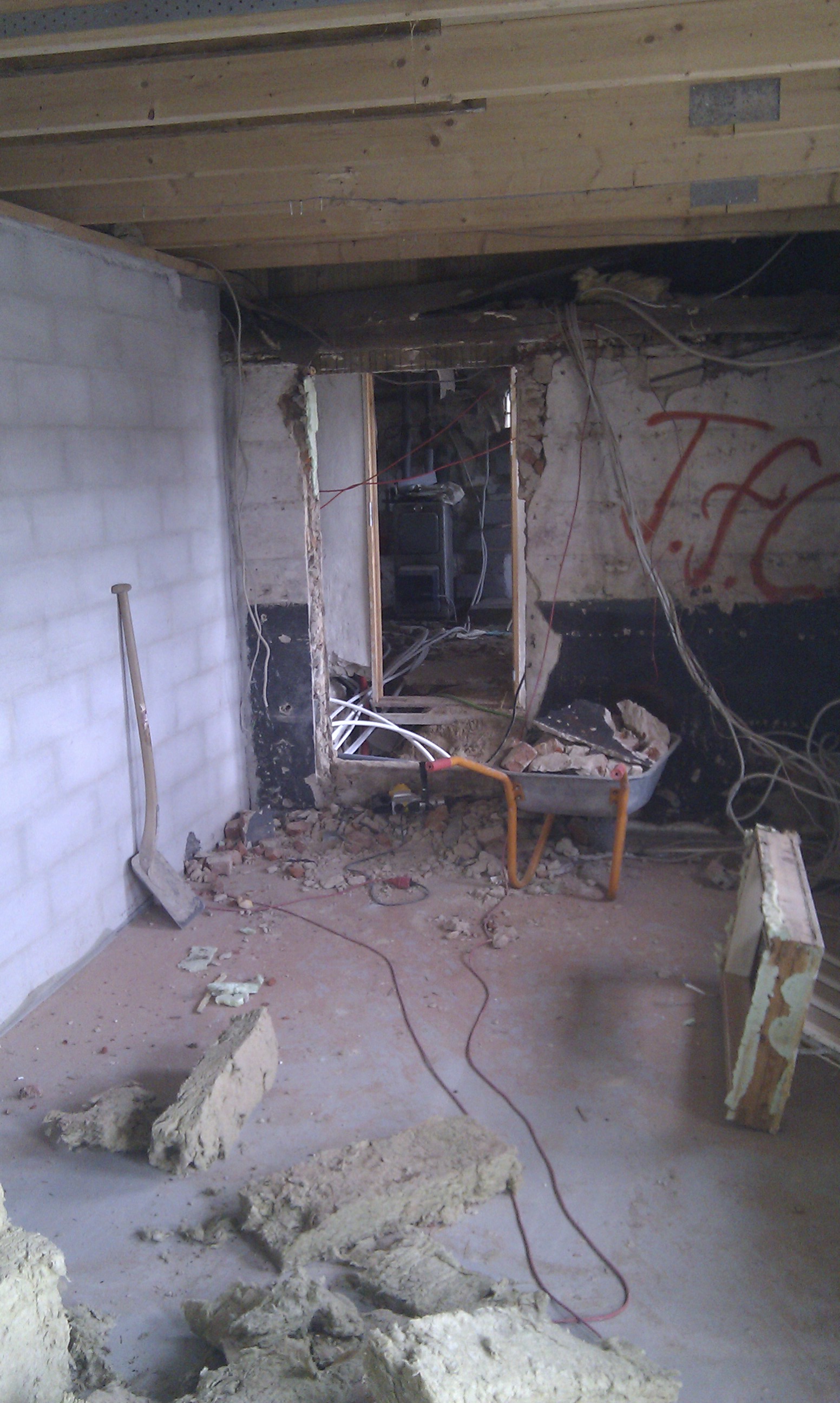

Udskæring til dør i væggen fra stue til gangen

Døren skal være hvor vinduet er

Udskæring til dør i væggen fra stue til gangen

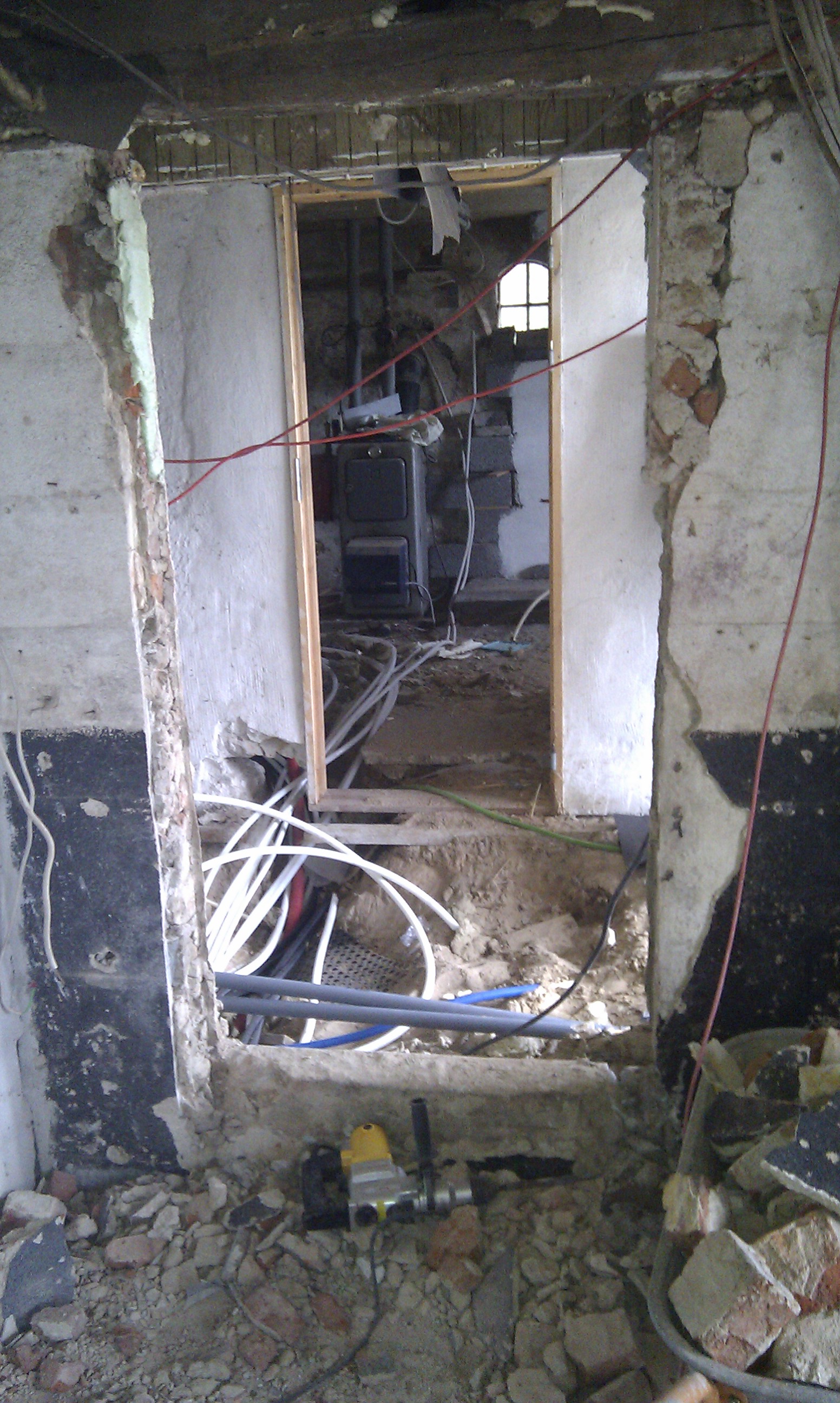

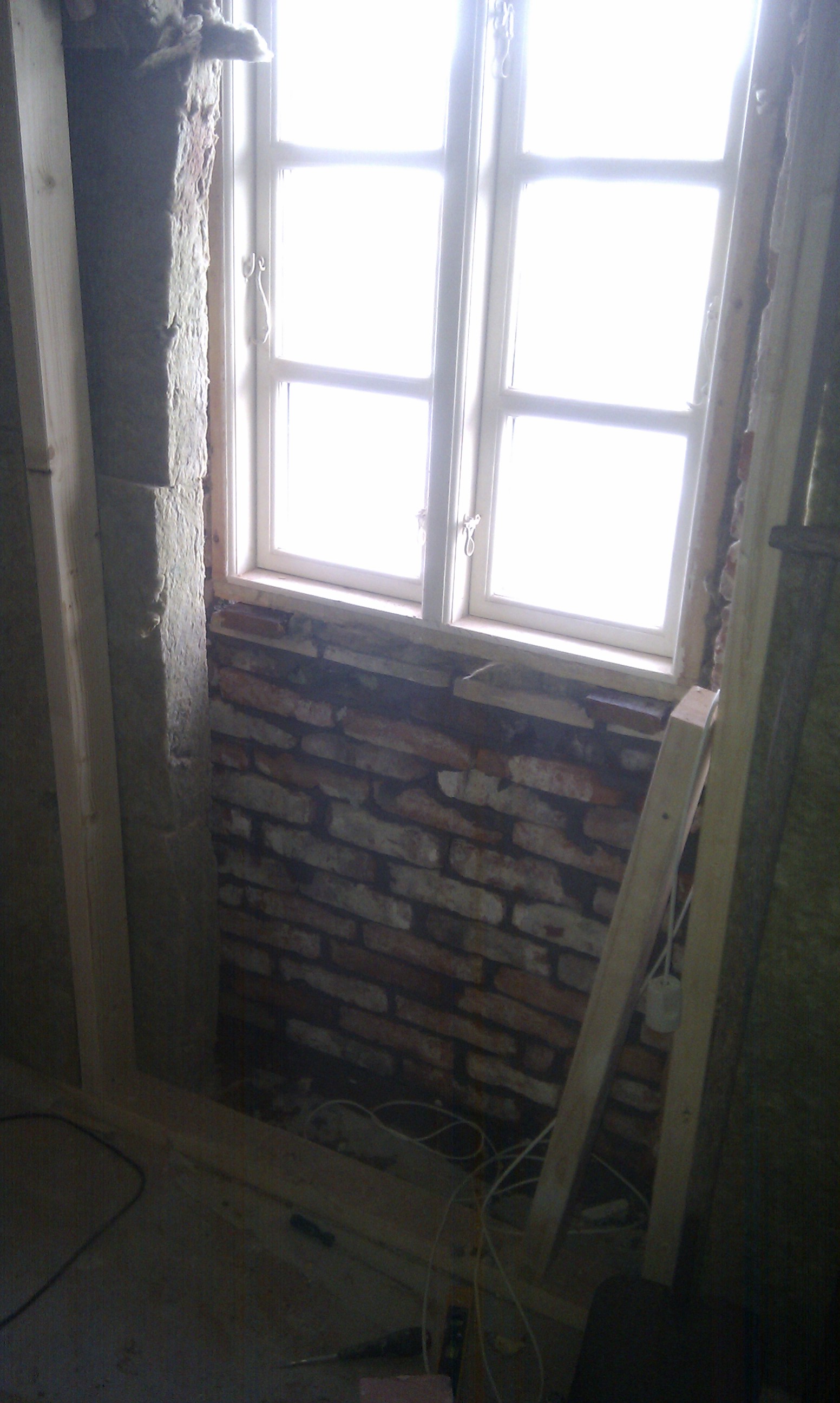

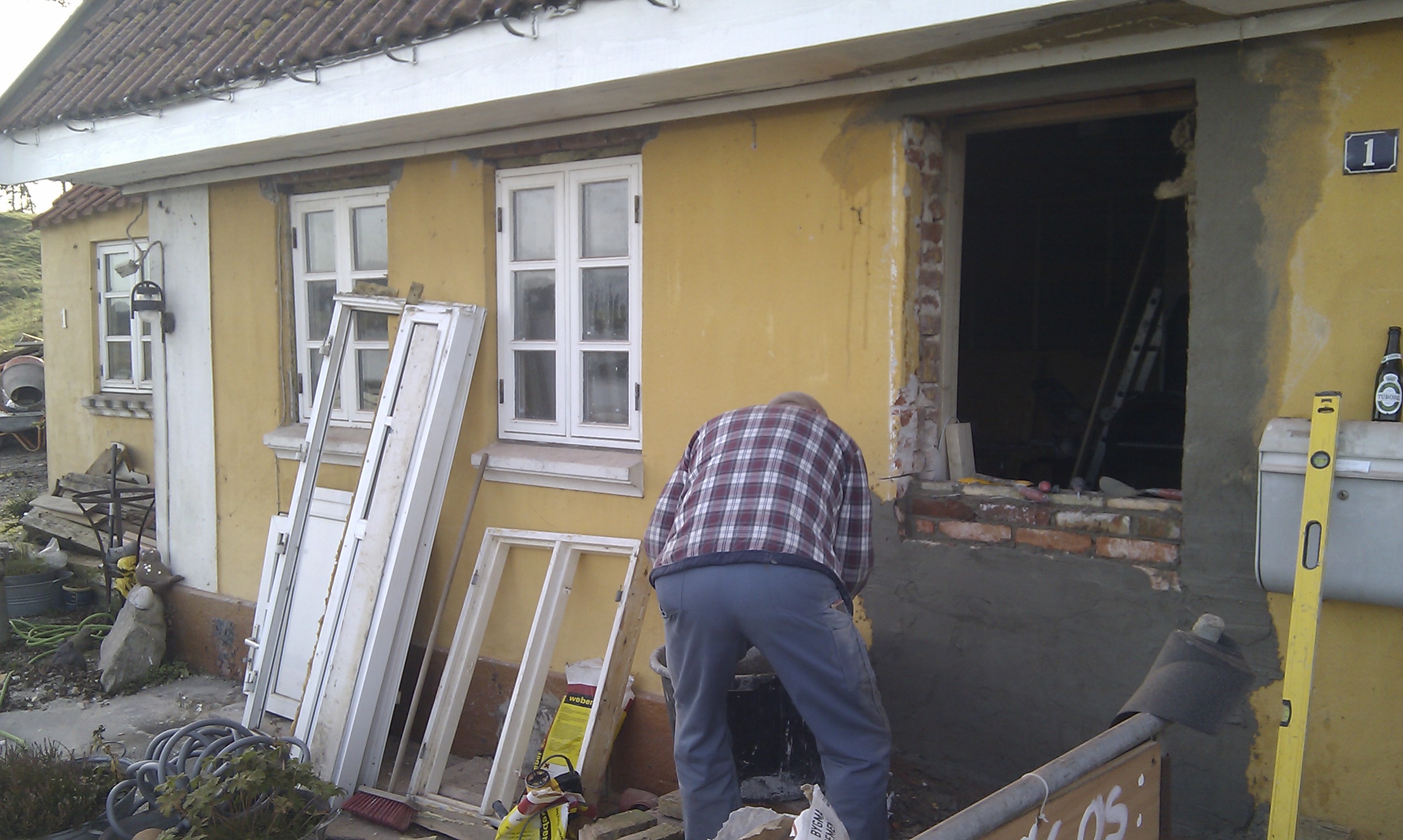

Endnu en af opgaverne, har været at lave en dør fra stuen til gangen. I billedet til højre kan man se vinduet - og vi har faktisk så en plan om at kunne lave døren lige hvor vinduet er - da det vil kræve mindre murearbejde og den passer næsten overfor døren ud til fyrrummet og teknikrummet. Det tog ikke Palle mange minutter at skære hullet ud pænt og lige, med en stor vinkelsliber med diamant skær på - men føj hvor det støvede helt vildt. Jeg rendte ud af huset mens det stod på - og det så faktisk ud til - ud af vinduerne at der var gået ild i huset - så meget røg / støvede det.   Besøg os på Voresbyg.dkI mens jeg stod og prøvede at tage et billede af røgen - som så selvfølgelig ikke var muligt, tog jeg dette billede af Berit's skilt som vi stillede ud til vejen igen. Vi er stadig på omkring 1.000 månedlige unikke besøgende og over 3.000 side visninger - alt sammen sikkert takket være Berits skilt 🙂 Det "hul" skiltet står på, er fra dengang vi fik skudt et pvc rør under vejen - det kan du læse mere om på denne side: Underskydning af plastrør under vejen (video). Når jeg tænker tilbage, så var det et helvede at få den sag ud af verden... Nå tilbage til emnet, efter Palle havde skåret i væggen - for at lave forberedelserne til at slå den ned sten for sten - havde han lige brug for en lille smule væske... Og man kan svagt ane på hans tøj hvor meget han har svinet hehe 😉 Ej hvor er du blevet beskidtPuha...Jeg er tørstig... Det støver

Lidt overmodigt hvis han så skulle til at tage skorstenen også - men klar det er han da.

"Må jeg ta' denne nu?"

"Må jeg ta' denne nu?"

Efter et par timers arbejdeEfter et par timers arbejde Men efter et par timers arbejde - er døren faktisk lavet. Så kan man vist ikke klage over noget 😀
